Extrusão da língua de encaixe lisa, 10 mm, comprimento 2 m
Part No
EG-0527/1-2M
10,54 €
8,78 €
Em estoque

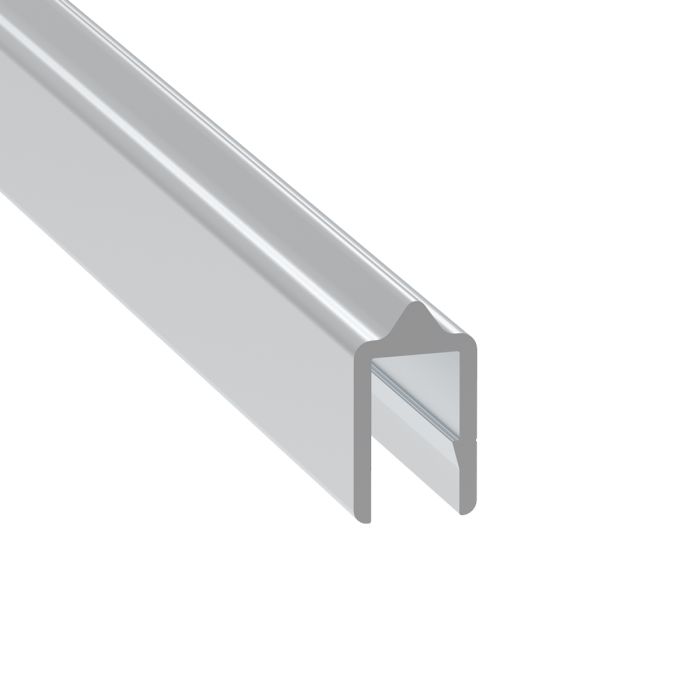

Extrusão da língua em alumínio para construção de flight case, concebida para fixar painéis sem rebites. Em vez do método tradicional de fixação com rebites, o bordo fresado do painel encaixa na extrusão, proporcionando um acabamento limpo, sem rebites. O perfil da língua combina com a extrusão de ranhura EG-0527/2 para formar um fecho preciso e alinhado entre a tampa e a base.
A superfície exterior lisa confere à união um aspeto limpo e profissional na caixa acabada.
Não é necessário rebitar - o bordo fresado do painel encaixa na extrusão, eliminando a perfuração para rebites e conferindo à caixa um aspeto mais limpo.
Especificações:
- Tamanho da ranhura: 10 mm
- Tamanho da perna: 20,5 mm
- Espessura: 2mm
- Comprimento: 2m
- Material: alumínio
Preparação do painel necessária: os painéis devem ser fresados por CNC com uma ranhura a 10 mm do bordo do painel (mínimo de 3 mm de largura e 1 mm de profundidade), com a face exterior virada para baixo durante a fresagem. Nota: o sistema de encaixe requer tolerâncias rigorosas da espessura do painel (±0,1 mm) para um encaixe seguro.
Instalação: Pressione o bordo fresado do painel sobre a extrusão, não é necessário rebitar. Combine com a extrusão de ranhura EG-0527/2 para completar o fecho entre a tampa e a base.
Peça correspondente:
- EG-0527/2-2M - Extrusão de ranhura lisa de encaixe (necessária para completar a união de língua e ranhura)
Também disponível:
- EG-0527/1-4M - comprimento de 4 m
Aplicações: fechos de tampa de flight case, caixas de transporte, revestimentos de equipamento, caixas acústicas.
| 挤出开口 | 10mm |
|---|---|
| Profundidade de abertura | 18.5mm |
| 3D Model | View 3D Drawing |
| Comprimento | 2m |
| Espessura | 2mm |
| Tamanho da perna | 20.5mm |
| Material | Aluminium |
| Tipo | Tongue |
| Peso | 638g |
| Acabar | Aluminium |
