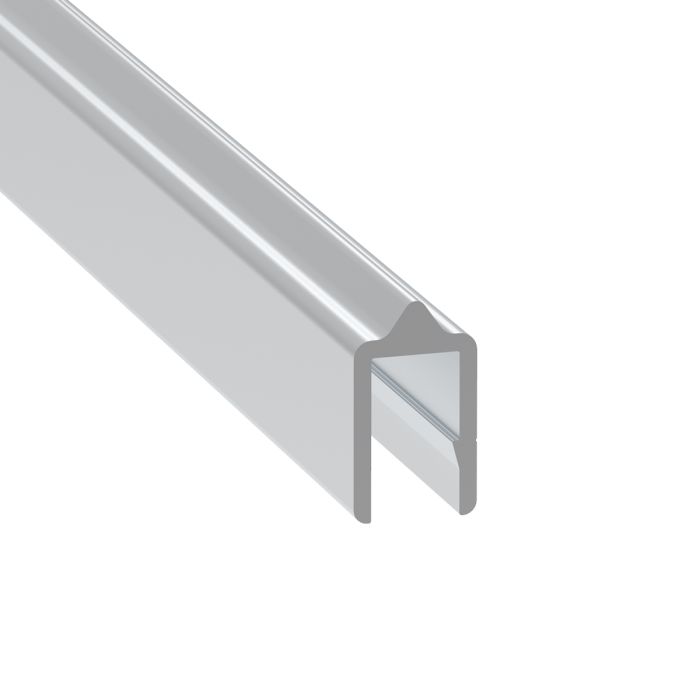

10 mm glattes Click-On-male Profil, 2 m Länge
Part No
EG-0527/1-2M
10,54 €
8,78 €
Vorrätig
Aluminium-male Profil für Flightcases/Koffer, zur Befestigung von Paneelen ohne Niete Anstelle der herkömmlichen Nietbefestigung rastet die gefräste Kante der Platte auf das Profil auf und sorgt für eine saubere, nietfreie Oberfläche. Das male Profil passt mit dem Nutprofil EG-0527/2 zusammen und bildet einen präzisen, ausgerichteten Deckel-Boden-Verschluss.
Die glatte Außenfläche verleiht der Verbindung am fertigen Flightcases/Koffer ein sauberes, professionelles Erscheinungsbild.
Niete sind nicht erforderlich, die gefräste Kante der Platte rastet auf das Profil auf, dadurch entfällt das Bohren für Niete und der Flightcases/Koffer erhält ein saubereres Erscheinungsbild.
Spezifikationen:
- Schlitzgröße: 10mm
- Schenkelmaße: 20,5 mm
- Dicke: 2mm
- Länge: 2m
- Material: Aluminium
Erforderliche Paneelvorbereitung: Die Paneele müssen mit einer CNC-gefrästen Nut 10 mm von der Paneelkante entfernt vorbereitet werden (mindestens 3 mm breit, 1 mm tief), wobei die Außenseite beim Fräsen nach unten zeigen muss. Hinweis: Das Click-On-System erfordert enge Toleranzen bei der Paneeldicke (±0,1 mm) für einen sicheren Sitz.
Installation: Drücken Sie die gefräste Kante der Platte auf das Profil, Niete sind nicht erforderlich. Mit dem Nutprofil EG-0527/2 kombinieren, um den Deckel-Boden-Verschluss zu vervollständigen.
Gegenstück:
- EG-0527/2-2M - Glattes Click-On-Nutprofil (erforderlich zur Vervollständigung der Nut-und-Feder-Verbindung)
Auch verfügbar:
- EG-0527/1-4M - 4-Meter-Länge
Anwendungen: Deckelverschlüsse für Flightcases/Koffer, Roadcases, Gerätegehäuse, Lautsprechergehäuse
| Extrusionsöffnung | 10mm |
|---|---|
| Öffnungstiefe | 18.5mm |
| 3D-Modell | View 3D Drawing |
| Länge | 2m |
| Stärke | 2mm |
| Beinumfang | 20.5mm |
| Material | Aluminium |
| Typ | Zunge |
| Gewicht | 638g |
| Finish | Aluminium |
