Extrusão de ranhura de encaixe lisa, 10 mm, comprimento de 2 m

Seja o primeiro a avaliar este produto

Part No

EG-0527/2-2M

11,74 € 9,78 €

Em estoque

Detalhes

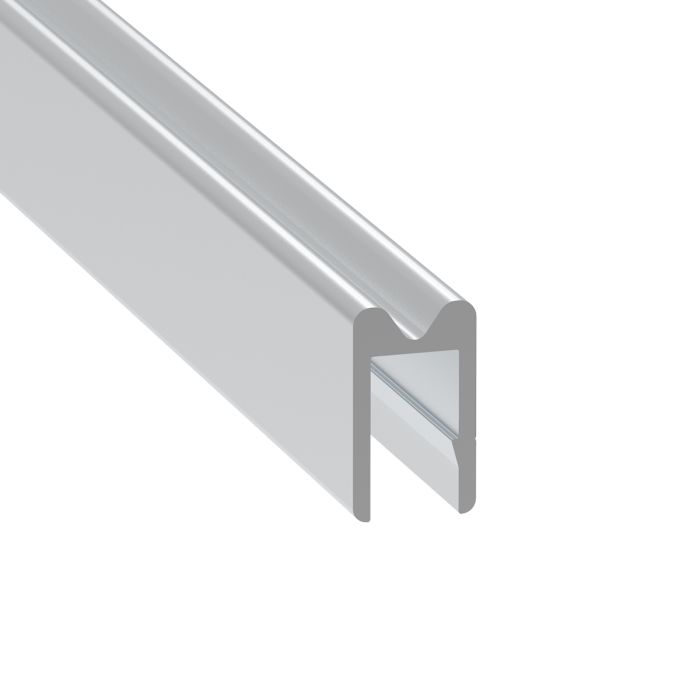

Extrusão de ranhura em alumínio para construção de flight case, concebida para fixar painéis sem rebites. Em vez do método tradicional de fixação com rebites, o bordo fresado do painel encaixa na extrusão, proporcionando um acabamento limpo, sem rebites. O perfil da ranhura combina com a extrusão da língua EG-0527/1 para formar um fecho preciso e alinhado entre a tampa e a base.

A superfície exterior lisa confere à união um aspeto limpo e profissional na caixa acabada.

Não é necessário rebitar - o bordo fresado do painel encaixa na extrusão, eliminando a perfuração para rebites e conferindo à caixa um aspeto mais limpo.

Especificações:

- Tamanho da ranhura: 10 mm

- Tamanho da perna: 24 mm

- Espessura: 2mm

- Comprimento: 2m

- Material: Alumínio

Preparação do painel necessária: os painéis devem ser fresados por CNC com uma ranhura a 10 mm do bordo do painel (mínimo de 3 mm de largura, 1 mm de profundidade), com a face exterior virada para baixo durante a fresagem. Nota: o sistema de encaixe requer tolerâncias rigorosas da espessura do painel (±0,1 mm) para um ajuste seguro.

Instalação: pressione o bordo fresado do painel sobre a extrusão, sem necessidade de rebites. Combine com a Extrusão da língua EG-0527/1 para completar o fecho entre a tampa e a base.

Peça correspondente:

- EG-0527/1-2M - Extrusão da língua de encaixe lisa (necessária para completar a união de língua e ranhura)

Também disponível:

- EG-0527/2-4M - comprimento de 4 m

Aplicações: Fechos de tampa para flight case, caixas de transporte, Revestimentos de equipamento, caixas acústicas.

Mais informações

Mais informações
挤出开口	10mm
Profundidade de abertura	18.5mm
3D Model	View 3D Drawing
Comprimento	2m
Espessura	2mm
Tamanho da perna	24mm
Material	Aluminium
Tipo	Groove
Peso	712g
Acabar	Aluminium
