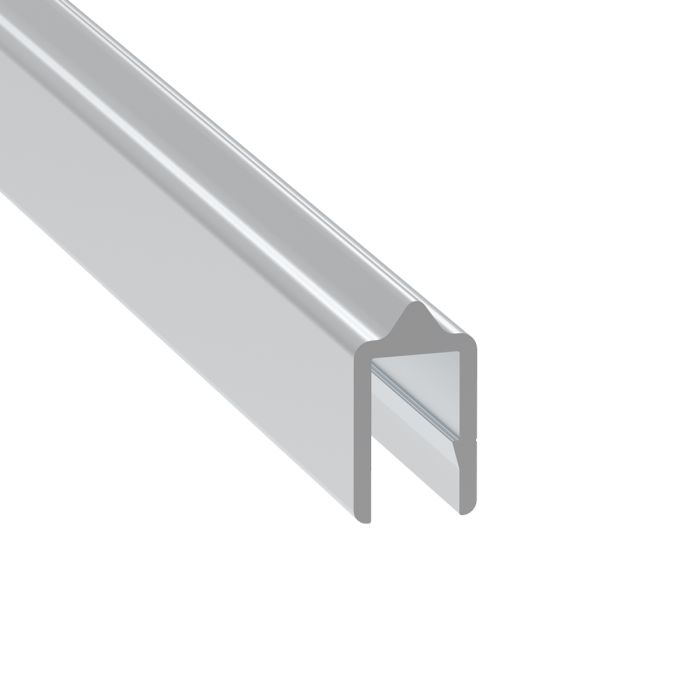

10 mm glattes Click-On male Profil, 4 m lang
Part No
EG-0527/1-4M
21,06 €
17,55 €
Vorrätig
Aluminium-male Profil für Flightcases/Koffer, entwickelt zur Befestigung von Paneelen ohne Niete. Anstelle der herkömmlichen Nietbefestigung rastet die gefräste Kante des Paneels auf das Profil auf. Das ergibt eine saubere, nietfreie Oberfläche. Das male Profil passt zum Nutprofil EG-0527/2 und bildet einen präzisen, ausgerichteten Verschluss zwischen Deckel und Unterteil.
Die glatte Außenfläche verleiht der Verbindung am fertigen Flightcase/Koffer ein sauberes, professionelles Erscheinungsbild.
Kein Nieten erforderlich - die gefräste Kante des Paneels rastet auf das Profil auf. Dadurch entfällt das Bohren für Niete und das Flightcase/der Koffer erhält ein saubereres Erscheinungsbild.
Spezifikationen:
- Schlitzgröße: 10mm
- Schenkelmaße: 20,5 mm
- Dicke: 2mm
- Länge: 4 m
- Material: Aluminium
Erforderliche Panelbearbeitung: Die Platten müssen mit einer Nut 10 mm von der Plattenkante entfernt CNC-gefräst werden (mindestens 3 mm breit, 1 mm tief), wobei die Außenseite während des Fräsens nach unten zeigen muss. Hinweis: Das Klicksystem erfordert enge Toleranzen bei der Plattendicke (±0,1 mm), um einen sicheren Sitz zu gewährleisten.
Montage: Drücken Sie die gefräste Kante der Platte auf das Profil, Niete sind nicht erforderlich. Mit dem Nutprofil EG-0527/2 kombinieren, um den Deckel-Boden-Verschluss zu vervollständigen.
Gegenstück:
- EG-0527/2-4M - Glattes Click-On-Nutprofil (erforderlich zur Vervollständigung der Nut-und-Feder-Verbindung)
Auch verfügbar:
- EG-0527/1-2M - 2-Meter-Länge
Anwendungen: Deckelverschlüsse für Flightcases/Koffer, Roadcases, Gerätegehäuse, Lautsprechergehäuse
| Extrusionsöffnung | 10mm |
|---|---|
| Öffnungstiefe | 18.5mm |
| 3D-Modell | View 3D Drawing |
| Länge | 4m |
| Stärke | 2mm |
| Beinumfang | 20.5mm |
| Material | Aluminium |
| Typ | Zunge |
| Gewicht | 1.28kg |
| Finish | Aluminium |
