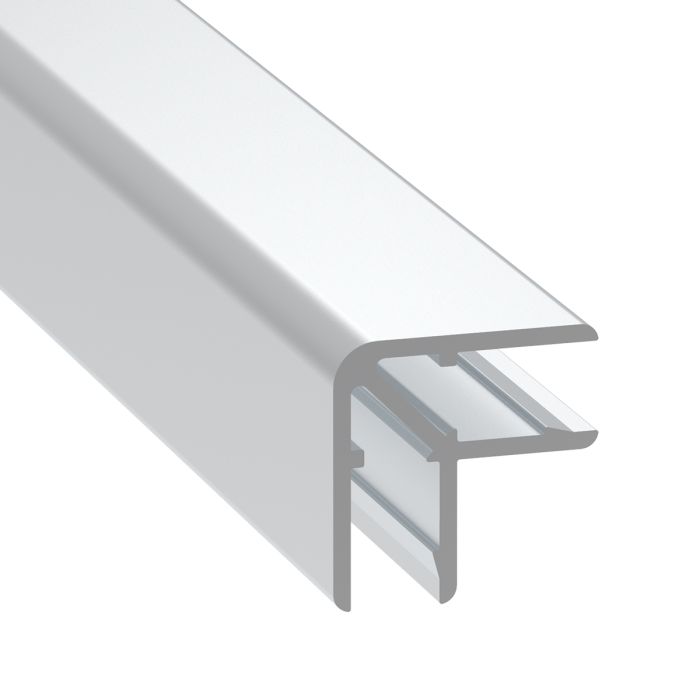

Extrusão de ângulo duplo lisa, 10 mm, sem Rebites, tamanho da perna 30 mm, 2 m de comprimento

Seja o primeiro a avaliar este produto

Part No

EG-0164-2M

21,13 € 17,61 €

Em estoque

Detalhes

Extrusão de ângulo duplo em alumínio para construção de caixas, concebida para fixar painéis sem Rebites. Em vez do método tradicional de fixação por Rebites, a aresta fresada do painel encaixa na extrusão, proporcionando um acabamento limpo, sem Rebites, e mantendo uma junta interna de canto a 90° robusta no ponto de união de dois painéis.

As pernas de 30 mm, com o mesmo comprimento, proporcionam contacto equilibrado em ambas as faces do painel. O mecanismo de encaixe fixa os painéis firmemente, sem necessidade de fixações adicionais.

A superfície exterior lisa confere à junta um aspeto limpo e profissional na caixa acabada.

Não é necessário rebitar, a aresta fresada do painel encaixa na extrusão, eliminando a perfuração para Rebites e conferindo à caixa um aspeto mais limpo.

Especificações:

- Dimensão da ranhura: 10 mm (aceita painéis até 10 mm de espessura)

- Profundidade de abertura: 16 mm

- Tamanho da perna: 30 mm

- Espessura: 2mm

- Raio: 5mm

- Comprimento: 2m

- Material: alumínio

Preparação do painel necessária: os painéis devem ser fresados por CNC com uma ranhura a 10 mm da aresta do painel (mínimo de 3 mm de largura, 1 mm de profundidade), com a face exterior virada para baixo durante a fresagem. Nota: o sistema de encaixe requer tolerâncias apertadas na espessura do painel (±0,1 mm) para um encaixe seguro.

Instalação: pressione a aresta fresada do painel sobre a extrusão, não é necessário rebitar.

Também disponível:

- EG-0164-4M - 4 m de comprimento

Aplicações: caixas, caixas de estrada, Revestimentos de equipamento, caixas acústicas.

Mais informações

Mais informações
挤出开口	10mm
Profundidade de abertura	16mm
3D Model	View 3D Drawing
Comprimento	4m
Radio	5mm
Espessura	2mm
Tamanho da perna	30mm
Material	Aluminium
Peso	1.12kg
Acabar	Aluminium
