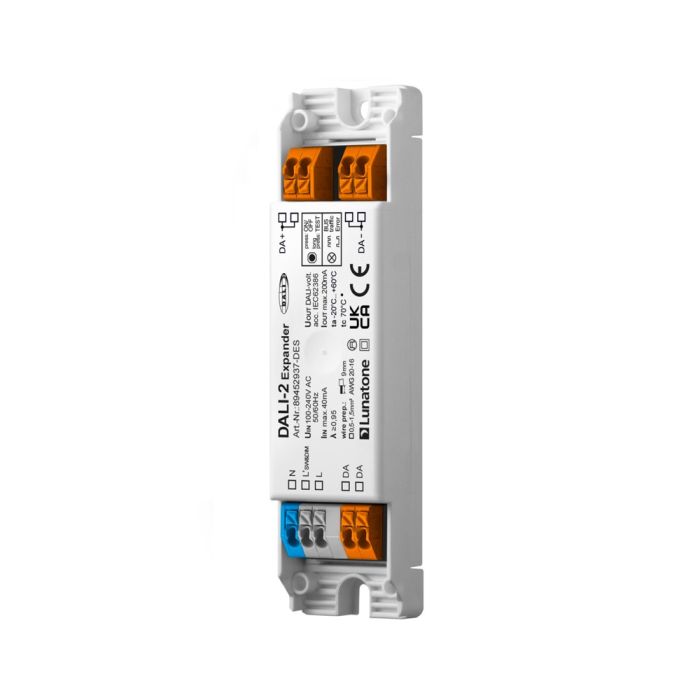

Expansor DALI-2 com fonte de alimentação Bus integrada 89452937-DES
Lunatone
Part No
LEDDALI2EXPDES
Expansor DALI-2 para expansão simples da linha DALI, com fonte de alimentação Bus integrada
Estão incluídas braçadeiras brancas para cabos, para uma instalação independente.
Esta versão é a 89452937-DES (instalação remota no teto / integração em luminárias).
Características do produto:
Concebido e fabricado na UE
Braçadeiras para cabos incluídas para uma instalação independente
Visão geral da família de produtos:
Controlo de vários dispositivos DALI através de um endereço DALI
Para a linha DALI superior, o Expansor DALI-2 actua como um balastro DALI (DALI IN) com um único endereço
Saída (DALI OUT) com fonte de alimentação DALI (200 mA) para alimentação de EVG DALI e módulos de controlo DALI
Reencaminhamento dos comandos recebidos na entrada (DALI IN) para a saída (DALI OUT) em broadcast
Opções alternativas de controlo da linha de saída DALI através da entrada Switch&Dim (broadcast)
Número do artigo: 89452937-DES
Entrada L, N
Tipo de entrada: L, N
Terminais de marcação: L, N
Tensão nominal de entrada: 120-240Vac
Frequência da tensão de entrada: 50-60Hz
Corrente de entrada máxima: 20mA (@240Vac), 40mA (@120Vac)
Consumo máximo de energia: 5.3W
Tempo de arranque: 250ms
Entrada: DA, DA
Tipo de entrada: Entrada de controlo DALI
Terminais de marcação: DA, DA
Faixa de tensão de entrada: 9,5V … 22,5V
Consumo máximo de corrente DALI: 2mA
Número de endereços DALI: 1
Entrada L', N
Tipo de entrada SwitchDim - entrada de controlo
Terminais de marcação: L‘, N
Faixa de tensão de entrada: 230Vac
Frequência de alimentação de entrada: 50Hz/60Hz
Comprimento mínimo do impulso de controlo: 40ms
Comprimento do impulso de controlo, pressão longa: 500ms
Comprimento máximo do fio: 10 m - 15 m, dependendo do tipo de instalação e dos campos de interferência
Saída: DA+, DA-
Tipo de saída: Alimentação DALI
Terminais de marcação: DA+, DA-
Tensão de saída: 12Vdc - 20,5Vdc
Corrente de saída garantida: 200mA
Corrente máxima de saída: 250mA*
À prova de circuito aberto: sim
À prova de curto-circuito: sim
*Não é possível uma fonte de alimentação de barramento externa adicional
Dados de isolamento:
Categoria de voltagem de impulso: II
Grau de poluição: 2
Voltagem nominal de isolamento: 250V
Isolamento saída DALI (DA+, DA-) / alimentação (L, N), entrada DALI / alimentação (L, N): isolamento reforçado
Tensão de teste de isolamento DALI-saída/rede elétrica: 3000Vac
Condições ambientais:
Temperatura de armazenamento e transporte: -20 °C ... +75 °C
Temperatura ambiente operacional: -20 °C ... +60 °C
Humidade rel., sem condensação: 15% ... 90%
Dados gerais:
Montagem: embutida, integração em aparelhos da classe de proteção II
Temperatura máxima nominal tc: 70 °C
Tempo de vida útil previsto @tc: 50000h
Classe de proteção: II na utilização prevista
Grau de proteção do invólucro: IP40
Grau de proteção dos terminais: IP20
Terminais:
Tipo de ligação: conetor de terminal de mola
Secção do fio, condutor rígido: 0,5 … 1,5 mm² (AWG20…AWG16)
Secção do fio, condutor flexível: 0,5 … 1,5 mm² (AWG20 … AWG16)
Secção com terminal de ponta de fio: 0,25 … 1 mm²
Comprimento de descarnagem: 8,5 … 9,5 mm / 0,33 … 0,37 inch
Binário de bloqueio: -
Tipo de acionamento: Botão de pressão
Dimensões e peso:
Largura: 30,16 mm
Altura: 21,60 mm
Comprimento: 120,20 mm
Peso do produto: 61 g
Normas:
DALI: EN 62386-101
EMC: EN 61547, EN 50015 / IEC CISPR15
Segurança: EN 61347-2-11, EN 61347-1
Marcações: DALI-2, CE, UKCA
Estão incluídas braçadeiras brancas para cabos, para uma instalação independente.
Esta versão é a 89452937-DES (instalação remota no teto / integração em luminárias).
Para além de aumentar o número de dispositivos operacionais, o Expansor também pode ser utilizado para aumentar o comprimento do cabo em 300 m.
O Expansor DALI-2 é ligado à linha DALI (terminais DALI IN) e comporta-se como um balastro DALI com um endereço DALI.
Os dispositivos ligados à saída do Expansor DALI-2 (terminais DALI OUT) formam uma linha DALI subordinada. Os dispositivos operacionais DALI na sub-linha são controlados em broadcast através do endereço do Expansor DALI-2. Com a versão DES, os dispositivos na sub-linha DALI podem, em alternativa, ser controlados através de Switch&Dim. O Expansor DALI-2 tem uma fonte de alimentação de barramento DALI integrada (25 mA ou 200 mA, dependendo do design do dispositivo) para alimentar a sub-linha.
Os dispositivos ligados à saída do Expansor DALI-2 (terminais DALI OUT) formam uma linha DALI subordinada. Os dispositivos operacionais DALI na sub-linha são controlados em broadcast através do endereço do Expansor DALI-2. Com a versão DES, os dispositivos na sub-linha DALI podem, em alternativa, ser controlados através de Switch&Dim. O Expansor DALI-2 tem uma fonte de alimentação de barramento DALI integrada (25 mA ou 200 mA, dependendo do design do dispositivo) para alimentar a sub-linha.
Características do produto:
Concebido e fabricado na UE
Braçadeiras para cabos incluídas para uma instalação independente
Visão geral da família de produtos:
Controlo de vários dispositivos DALI através de um endereço DALI
Para a linha DALI superior, o Expansor DALI-2 actua como um balastro DALI (DALI IN) com um único endereço
Saída (DALI OUT) com fonte de alimentação DALI (200 mA) para alimentação de EVG DALI e módulos de controlo DALI
Reencaminhamento dos comandos recebidos na entrada (DALI IN) para a saída (DALI OUT) em broadcast
Opções alternativas de controlo da linha de saída DALI através da entrada Switch&Dim (broadcast)
Número do artigo: 89452937-DES
Entrada L, N
Tipo de entrada: L, N
Terminais de marcação: L, N
Tensão nominal de entrada: 120-240Vac
Frequência da tensão de entrada: 50-60Hz
Corrente de entrada máxima: 20mA (@240Vac), 40mA (@120Vac)
Consumo máximo de energia: 5.3W
Tempo de arranque: 250ms
Entrada: DA, DA
Tipo de entrada: Entrada de controlo DALI
Terminais de marcação: DA, DA
Faixa de tensão de entrada: 9,5V … 22,5V
Consumo máximo de corrente DALI: 2mA
Número de endereços DALI: 1
Entrada L', N
Tipo de entrada SwitchDim - entrada de controlo
Terminais de marcação: L‘, N
Faixa de tensão de entrada: 230Vac
Frequência de alimentação de entrada: 50Hz/60Hz
Comprimento mínimo do impulso de controlo: 40ms
Comprimento do impulso de controlo, pressão longa: 500ms
Comprimento máximo do fio: 10 m - 15 m, dependendo do tipo de instalação e dos campos de interferência
Saída: DA+, DA-
Tipo de saída: Alimentação DALI
Terminais de marcação: DA+, DA-
Tensão de saída: 12Vdc - 20,5Vdc
Corrente de saída garantida: 200mA
Corrente máxima de saída: 250mA*
À prova de circuito aberto: sim
À prova de curto-circuito: sim
*Não é possível uma fonte de alimentação de barramento externa adicional
Dados de isolamento:
Categoria de voltagem de impulso: II
Grau de poluição: 2
Voltagem nominal de isolamento: 250V
Isolamento saída DALI (DA+, DA-) / alimentação (L, N), entrada DALI / alimentação (L, N): isolamento reforçado
Tensão de teste de isolamento DALI-saída/rede elétrica: 3000Vac
Condições ambientais:
Temperatura de armazenamento e transporte: -20 °C ... +75 °C
Temperatura ambiente operacional: -20 °C ... +60 °C
Humidade rel., sem condensação: 15% ... 90%
Dados gerais:
Montagem: embutida, integração em aparelhos da classe de proteção II
Temperatura máxima nominal tc: 70 °C
Tempo de vida útil previsto @tc: 50000h
Classe de proteção: II na utilização prevista
Grau de proteção do invólucro: IP40
Grau de proteção dos terminais: IP20
Terminais:
Tipo de ligação: conetor de terminal de mola
Secção do fio, condutor rígido: 0,5 … 1,5 mm² (AWG20…AWG16)
Secção do fio, condutor flexível: 0,5 … 1,5 mm² (AWG20 … AWG16)
Secção com terminal de ponta de fio: 0,25 … 1 mm²
Comprimento de descarnagem: 8,5 … 9,5 mm / 0,33 … 0,37 inch
Binário de bloqueio: -
Tipo de acionamento: Botão de pressão
Dimensões e peso:
Largura: 30,16 mm
Altura: 21,60 mm
Comprimento: 120,20 mm
Peso do produto: 61 g
Normas:
DALI: EN 62386-101
EMC: EN 61547, EN 50015 / IEC CISPR15
Segurança: EN 61347-2-11, EN 61347-1
Marcações: DALI-2, CE, UKCA
