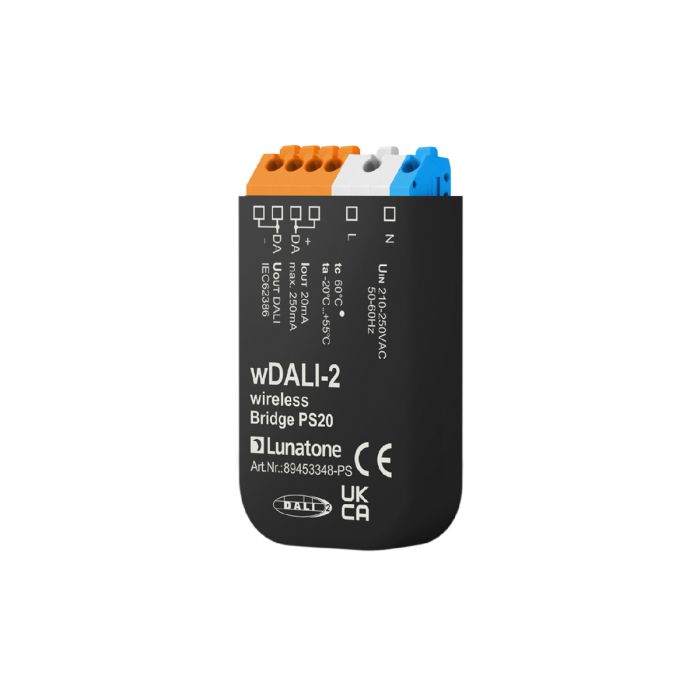

wDALI-2 draadloze Bluetooth 5-bridge, met 20 mA-voeding Module voor het draadloos verbinden van ruimtelijk gescheiden DALI-lijnen, 89453348-PS

wDALI-2 draadloze Bluetooth 5-bridge met geïntegreerd vermogen van 20 mA

Module
voor het draadloos verbinden van ruimtelijk gescheiden DALI-lijnen De draadloze
De verbinding is bidirectioneel – aansturing is vanaf beide DALI-lijnen mogelijk.
Daarnaast worden DALI-query’s ondersteund.

De draadloze verbinding
wordt ingesteld met de DALI Cockpit-pc-software Het apparaat dat is aangesloten op
DALI Cockpit kan in de Master-modus worden gezet en zoekt dan draadloos naar
alle andere modules (slaves) binnen bereik. De Slaves kunnen vervolgens worden gekoppeld
met de Master via de Cockpit-software. Na het koppelen van de DALI-apparaten
kunnen de apparaten in de Slave-DALI-lijnen draadloos worden geadresseerd en geconfigureerd via
de ingestelde draadloze DALI-bridge
Het bereik van de draadloze verbinding bedraagt buiten maximaal 300 m; binnen gebouwen varieert dit, afhankelijk van de constructie, van 10 m tot 20 m.
Het apparaat is geschikt voor inbouwdozen.
Versie zonder geïntegreerde DALI-voeding LEDWDALI2BTBRG

Productkenmerken:
Module voor het eenvoudig verbinden van één of meer ruimtelijk gescheiden DALI-systemen
Bidirectionele verbinding – maakt bidirectionele aansturing en query’s van DALI-apparaten op de hoofd- en sub-DALI-lijnen mogelijk
Configureerbare bedrijfsmodus als master of slave
Een master kan met meerdere slaves worden verbonden, maximaal 10. Op deze manier kunnen meerdere DALI-sublijnen worden aangesloten
Verschillende
apparaten kunnen worden gekoppeld (max. 10 in totaal): BT Bridge in slave-modus als
sublijn, wDALI-2 BT-dimmer: 1Ch, 2Ch, CWWW of wDALI-2 BT RM
Versleutelde communicatie op basis van BT5 Long Range
Het bereik van de draadloze verbinding bedraagt buiten maximaal 300 m; binnen gebouwen is, afhankelijk van de constructie, een bereik van 10 m tot 20 m mogelijk
Ondersteuning van DALI-2-aansturingscommando’s
Eenvoudige configuratie met de DALI Cockpit-software en DALI-USB-interface
Deze versie is voorzien van een geïntegreerde busvoeding die via het lichtnet wordt gevoed en levert een 20 mA DALI-busvoeding voor het subnet (tot 10 DALI-voorschakelapparaten). Als meer vermogen nodig is, kan het DALI-subcircuit worden uitgebreid met een DALI-expander LEDDALI2EXPDES.
2 sets DALI-terminals voor eenvoudige aansluiting, signaallijn kan worden doorgelust

Artikelnummer: 89453348-PS (uitvoering met 20 mA-voeding)
GTIN: 9010342014116

Input L, N
Inputtype: voeding, netspanning
Markering terminals: L, N
Opgegeven spanning: 210–250 Vac
Frequentie input spanning: 50-60 Hz
Omgevingsomstandigheden:
Opslag- en transporttemperatuur: -20°C +75°C
Bedrijfsomgevingstemperatuur: -20 °C tot +55 °C
Relatieve vochtigheid, niet condenserend: 15% - 90%

Algemene gegevens:
Afmetingen (l x b x h): 59 x 33 x 15 mm
Beschermingsklasse: SKII (indien gebruikt/geïnstalleerd zoals bedoeld)
Beschermingsgraad: IP20

Terminals:
Type aansluiting: connectoren met veerklemmen
Draadmaat: massieve kern: 0,5 - 1,5 mm2 (AWG20 - AWG16)
Draadmaat: fijn bedraad: 0,5 - 1,5 mm2 (AWG20 - AWG16)
Draadmaat: met adereindhuls: 0,25 - 1 mm2
Striplengte: 8,5 - 9,5 mm / 0,33 - 0,37 inch
Ontgrendeling van draad: drukknop

Normen:
DALI: EN 62386-101 / 104 DALI+
EMV: EN 61547, EN 50015 / IEC CISPR15
Veiligheid: EN 61347-2-11, EN 61347-1
Markeringen: UKCA, CE
