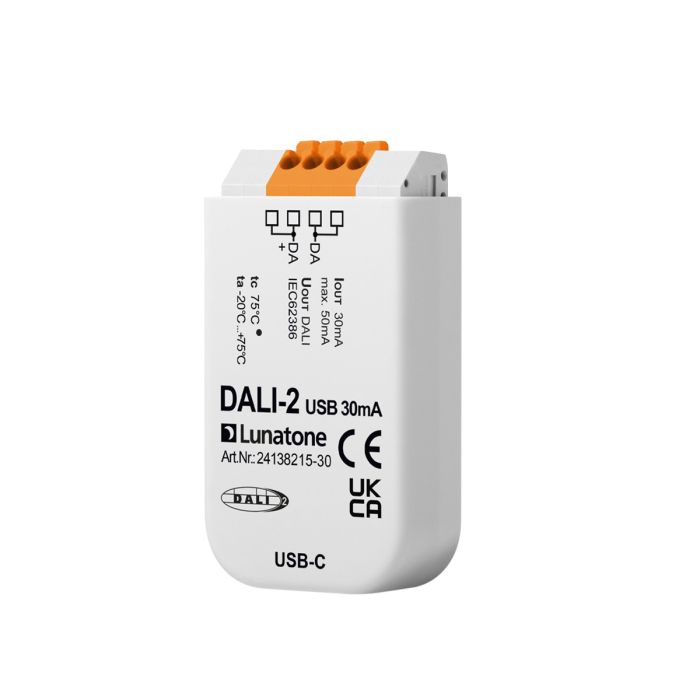

DALI-2 USB
Communicatie-interface tussen pc en modules op een DALI-bus

De DALI-2 USB wordt gebruikt als interface tussen de DALI Cockpit-pc-software en de apparaten op de DALI-bus. Hiermee kunnen DALI-installaties worden geadresseerd en geconfigureerd. Het standaard DALI-protocol, het DALI-2-protocol en diverse uitgebreide DALI-protocollen worden ondersteund. Compact apparaat met geïntegreerde 30mA-busvoeding*, die indien nodig kan worden ingeschakeld

*Houd er rekening mee dat de maximale busvoeding niet hoger mag zijn dan 250 mA. Als de externe busvoeding al 250 mA levert, mag de 30 mA van de DALI-USB niet worden geactiveerd.

Als u een versie van dit product met meer functies nodig hebt, probeer dan de LEDDALI2USBPRO.

Aansluit- en elektrische specificaties
De DALI-2 USB-module wordt zowel via de DALI-lijn (stroomverbruik ~6 mA) als via USB (stroomverbruik 10 mA / max. 40 mA) van stroom voorzien. De DALI-lijn en USB zijn galvanisch gescheiden. De aansluiting op de DALI-lijn is beveiligd tegen overspanning tot 270 Vac.

Productkenmerken:
Communicatie-interface tussen DALI-systemen en de configuratiesoftwaretool: DALI Cockpit
Bidirectionele datacommunicatie voor bewaking, configuratie en besturing van de DALI-bus
Ondersteuning van het standaard DALI-protocol, het DALI-2-protocol en diverse uitgebreide DALI-protocollen
USB en de DALI-lijn zijn galvanisch gescheiden
Voeding via DALI-lijn en USB-interface
Uitvoering met geïntegreerde busvoeding (30 mA): art.nr. 24138215-30
2 sets DALI-terminals voor eenvoudige aansluiting, signaallijn kan worden doorgelust
LUBAP-protocol (Lunatone UNIVERSAL BUILDING AND AUTOMATION PROTOCOL)

Type: DALI-2 USB 30 mA
Artikelnummer: 24138215-30
GTIN: 9010342014000

USB-aansluiting
Type input: USB-C
USB-kabel meegeleverd: USB-C – USB-C
Typisch stroomverbruik via USB: 40 mA

Uitgangsvermogen: DA+, DA-
Type uitgangsvermogen: DALI-voeding
Markering terminals: DA+, DA-
Voeding inschakelbaar: ja
Bereik voltage: 12 Vdc … 20,5 Vdc
DALI-voedingsstroom (gegarandeerd / max.): 30 mA / 50 mA
Bestendig tegen open circuit: ja
Kortsluitbestendig: ja

Isolatiegegevens
Categorie impuls voltage: II
Vervuilingsgraad: 2
Opgegeven spanning: 250V
Isolatie DALI (DA+, DA-) / voeding (L, N): versterkte isolatie
Isolatietestspanning DALI-uitgang/netvoeding: 3000 Vac

Omgevingsomstandigheden
Opslag- en transporttemperatuur: -20°C ... +75°C
Omgevingstemperatuur tijdens bedrijf: -20 °C … +75 °C
Relatieve vochtigheid, geen condensatie: 15% ... 90%

Algemene gegevens
Afmetingen (l x b x h): 59 mm x 33 mm x 15 mm
Montage-installatiedoos, integratie in apparaten van klasse II
Nominale max. temperatuur tc: 75°C
Verwachte levensduur @tc: 50.000 h
Beschermingsklasse: II in beoogd gebruik
Beschermingsgraad behuizing: IP40
Beschermingsgraad terminals: IP20

Terminals
Type aansluiting: veerklemconnector
Draadmaat massieve kern: 0,5 … 1,5 mm2 (AWG20 … AWG16)
Draadmaat fijn bedraad: 0,5 … 1,5 mm2 (AWG20 … AWG16)
Draadmaat met adereindhuls: 0,25 ... 1 mm2
Striplengte: 8,5 ... 9,5mm / 0,33 ... 0,37inch
Ontgrendeling van draad: drukknop

Normen
DALI: EN 62386-101
EMV: EN 61547, EN 50015 / IEC CISPR15
Veiligheid: EN 61347-2-11, EN 61347-1
Markeringen: CE, UKCA
