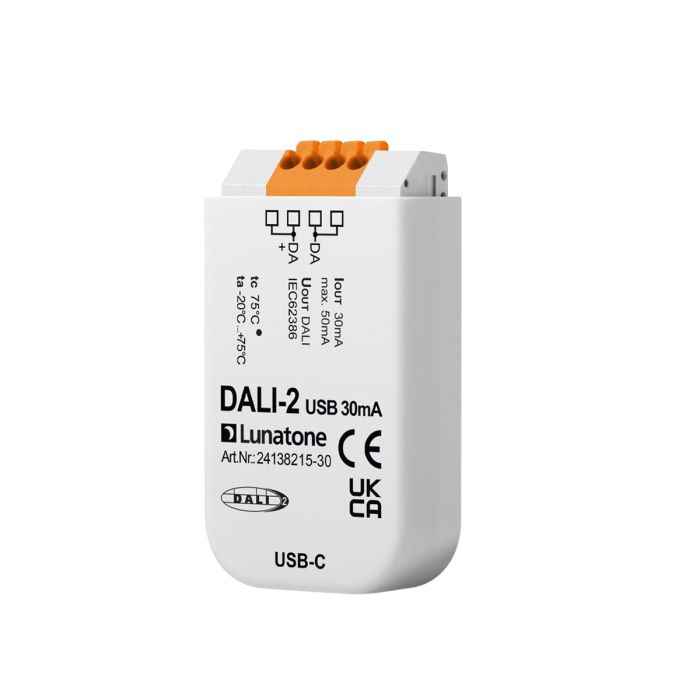

DALI-2-USB-Schnittstelle zur Kommunikation und Konfiguration zwischen PC und Modulen an einem DALI-Bus, 24138215-30

DALI-2 USB
Kommunikationsschnittstelle zwischen PC und Modulen an einem DALI-Bus

Der DALI-2 USB dient als Schnittstelle zwischen der DALI-Cockpit-PC-Software und den Geräten am DALI-Bus. Es ermöglicht die Adressierung und Konfiguration von DALI-Anlagen. Unterstützt werden das Standard-DALI-Protokoll, das DALI-2-Protokoll sowie verschiedene erweiterte DALI-Protokolle. Kompaktes Gerät mit integrierter30 mA-Bus-Stromversorgung*, bei Bedarf zuschaltbar

*Bitte beachten Sie, dass die maximale Bus-Stromversorgung 250 mA nicht überschreiten darf. Wenn die externe Bus-Stromversorgung bereits 250 mA liefert, dürfen die 30 mA des DALI-USB nicht aktiviert werden.

Anschluss und elektrische Spezifikationen
Das DALI-2-USB-Modul wird sowohl über die DALI-Leitung (Stromverbrauch ca. 6 mA) als auch über USB (Stromverbrauch 10 mA / max. 40 mA) mit Strom versorgt. Die DALI-Leitung und USB sind galvanisch getrennt. Der Anschluss an die DALI-Leitung ist gegen Überspannung bis 270 VAC geschützt.

Produktmerkmale:
Kommunikationsschnittstelle zwischen DALI-Systemen und dem Konfigurationssoftware-Tool: DALI Cockpit
Bidirektionale Datenkommunikation zur Überwachung, Konfiguration und Steuerung des DALI-Busses
Unterstützung des Standard-DALI-Protokolls, des DALI-2-Protokolls und verschiedener erweiterter DALI-Protokolle
USB und DALI-Leitung sind galvanisch getrennt
Stromversorgung über DALI-Leitung und USB-Schnittstelle
Ausführung mit integrierter Bus-Stromversorgung (30 mA): Art.-Nr. 24138215-30
2 Sätze DALI-Anschlussklemmen für einfachen Anschluss, Signalleitung durchschleifbar
LUBAP-Protokoll (Lunatone UNIVERSAL BUILDING AND AUTOMATION PROTOCOL)

Art: DALI-2 USB 30mA
Artikel Nummer: 24138215-30
GTIN: 9010342014000

USB-Anschluss
Eingangstyp: USB-C
USB-Kabel im Lieferumfang enthalten: USB-C – USB-C
Typ. Stromverbrauch über USB: 40 mA

Ausgang/Leistung: DA+, DA-
Ausgang/Leistung: DALI-Stromversorgung
Anschlussklemmen kennzeichnen: DA+, DA-
Stromversorgung zuschaltbar: ja
Spannungsbereich: 12 V DC – 20,5 V DC
DALI-Strom (garantiert / max.): 30 mA / 50 mA
Leerlauffest: ja
Kurzschlusssicher: ja

Isolationsdaten
Kategorie Impulsspannung: II
Grad der Verschmutzung: 2
Bemessungsisolationsspannung: 250V
Trennung DALI (DA+, DA-) / Versorgung (L, N): verstärkte Isolation
Isolationsprüfspannung DALI-Ausgang/Netz: 3000Vac

Umgebungsbedingungen
Lager- und Transporttemperatur: -20°C ... +75°C
Betriebsumgebungstemperatur: -20 °C bis +75 °C
Rel. Luftfeuchtigkeit, nicht kondensierend: 15% ... 90%

Allgemeine Angaben
Abmessungen (L x B x H): 59 × 33 × 15 mm
Montage: Installationsdose, Integration in Geräte der Klasse II
Nenntemperatur tc: 75°C
Erwartete Lebensdauer @tc: 50.000 h
Schutzklasse: II. Verwendungszweck
Schutzart Gehäuse: IP40
Schutzart Anschlussklemmen: IP20

Anschlussklemmen
Anschlussart: Anschluss/Steckverbinder
Drahtgröße Vollkern: 0,5 … 1,5 mm² (AWG20 … AWG16)
Drahtgröße fein verdrahtet: 0,5 … 1,5 mm² (AWG20 … AWG16)
Drahtgröße mit Aderendhülse: 0,25 ... 1 mm2
Abisolierlänge: 8,5 ... 9,5mm / 0,33 ... 0,37inch
Leiter lösen: Drucktaste

Normen
DALI: EN 62386-101
EMV: EN 61547, EN 50015 / IEC CISPR15
Sicherheit: EN 61347-2-11, EN 61347-1
Markierungen: CE, UKCA
