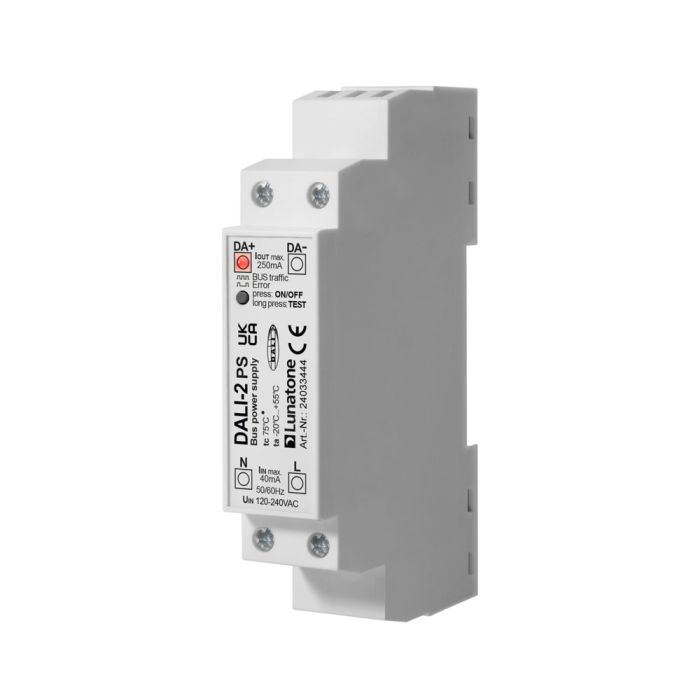

DALI-2 PS DIN-rail, DALI-busvoedingseenheid 250 mA 24033444
Lunatone
DALI-2-busvoedingseenheid
De DALI-2 PS dient als voeding voor het DALI-bussysteem. Gestandaardiseerde voltage- en stroombegrenzing evenals timing zorgen voor betrouwbare buscommunicatie. Met een uitgangsstroom van maximaal 250 mA kan de volledige DALI-lijn worden gevoed. Er kunnen maximaal 64 adresseerbare DALI-apparaten en nog eens 20 tot 30 besturingsmodules (DALI-sensoren, MC, aanraakpaneel…) worden aangesloten. Er zijn uitvoeringen verkrijgbaar met verschillende uitgangsstroom en behuizingen, geschikt voor montage op een DIN-rail, plafondmontage op afstand (behuizing met trekontlasting) of inbouwmontagedozen.
Productkenmerken:
Ontworpen en gemaakt in de EU
Geschikt voor montage op een DIN-rail
Gegarandeerde voedingsstroom 200 mA
Maximale voedingsstroom 250 mA
Geschikt om een volledige DALI-lijn met 64 standaard DALI-voorschakelapparaten te voeden
Wereldwijd inzetbaar: voedingsbereik 120–240 VAC en frequentie 50/60 Hz
Overspanningsbestendigheid tot 400 V
Belastingsindicator
Geïntegreerde testknop voor functiecontrole
Systeemstatusopvragingen (DALI-stroom, busbelasting, bedrijfstijd enz.) met DALI-Cockpit-software
Producttype: DALI-2 PS
Artikelnummer: 24033444
Input L, N
Type input: Hoofdvoeding
Markering terminals: L, N
Opgegeven spanning: 120–240 VAC
Frequentie input spanning: 50 / 60 Hz
Max. input-voedingsstroom: 20 mA (bij 240 VAC), 40 mA (bij 120 VAC)
Max. opgenomen vermogen: 5,3 W
Opstarttijd: 250 ms
uitgang: DA+, DA-
Type uitgangsvermogen: DALI-voeding
Markering terminals: DA+, DA-
Uitgangsspanning: 12–20,5 VDC
DALI-voedingsstroom: 250 mA
Gegarandeerde uitgangsstroom: 200 mA
Maximale uitgangsstroom: 250 mA*
Bestendig tegen open circuit: ja
Kortsluitbestendig: ja
Uitschakeling bij kortsluiting: ja
Isolatiegegevens:
Categorie impuls voltage: II
Vervuilingsgraad: 2
Opgegeven spanning: 250 V
Nominale impulsbestendigheidsspanning: 4 kV
Isolatie DALI/netvoeding: versterkte isolatie
Isolatietestspanning DALI-uitgang/netvoeding: 3000 VAC
Omgevingsomstandigheden:
Opslag- en transporttemperatuur: -20°C ... +75°C
Omgevingstemperatuur tijdens bedrijf: -20 °C … +55 °C
Relatieve vochtigheid, geen condensatie: 15% ... 90%
Algemene gegevens:
Afmetingen (l x b x h): 98 x 17,5 x 56 mm
Montage: DIN rail
Nominale max. temperatuur tc: 75 °C
Verwachte levensduur @tc: 50.000 uur
Beschermingsklasse: II in beoogd gebruik
Beschermingsgraad: IP20
Terminals:
Type aansluiting: schroefconnector
Draadmaat massieve kern: 0,5 … 2,5 mm² (AWG 20 … AWG 14)
Draadmaat fijn bedraad: 0,5 … 2,5 mm² draad (AWG 20 … AWG 14)
Maat met adereindhuls: 0,25 … 1,5 mm²
Striplengte: 7 mm / 0,27 inch
Vergrendelkoppel: 0,5 Nm
Draad losmaken: schroef openen
Normen:
DALI: EN 62386-101:2014
EMC: EN 61547, EN 50015 / IEC CISPR 15
Veiligheid: EN 61347-2-11, EN 61347-1
Markeringen: DALI-2, CE, UKCA
De DALI-2 PS dient als voeding voor het DALI-bussysteem. Gestandaardiseerde voltage- en stroombegrenzing evenals timing zorgen voor betrouwbare buscommunicatie. Met een uitgangsstroom van maximaal 250 mA kan de volledige DALI-lijn worden gevoed. Er kunnen maximaal 64 adresseerbare DALI-apparaten en nog eens 20 tot 30 besturingsmodules (DALI-sensoren, MC, aanraakpaneel…) worden aangesloten. Er zijn uitvoeringen verkrijgbaar met verschillende uitgangsstroom en behuizingen, geschikt voor montage op een DIN-rail, plafondmontage op afstand (behuizing met trekontlasting) of inbouwmontagedozen.
Productkenmerken:
Ontworpen en gemaakt in de EU
Geschikt voor montage op een DIN-rail
Gegarandeerde voedingsstroom 200 mA
Maximale voedingsstroom 250 mA
Geschikt om een volledige DALI-lijn met 64 standaard DALI-voorschakelapparaten te voeden
Wereldwijd inzetbaar: voedingsbereik 120–240 VAC en frequentie 50/60 Hz
Overspanningsbestendigheid tot 400 V
Belastingsindicator
Geïntegreerde testknop voor functiecontrole
Systeemstatusopvragingen (DALI-stroom, busbelasting, bedrijfstijd enz.) met DALI-Cockpit-software
Producttype: DALI-2 PS
Artikelnummer: 24033444
Input L, N
Type input: Hoofdvoeding
Markering terminals: L, N
Opgegeven spanning: 120–240 VAC
Frequentie input spanning: 50 / 60 Hz
Max. input-voedingsstroom: 20 mA (bij 240 VAC), 40 mA (bij 120 VAC)
Max. opgenomen vermogen: 5,3 W
Opstarttijd: 250 ms
uitgang: DA+, DA-
Type uitgangsvermogen: DALI-voeding
Markering terminals: DA+, DA-
Uitgangsspanning: 12–20,5 VDC
DALI-voedingsstroom: 250 mA
Gegarandeerde uitgangsstroom: 200 mA
Maximale uitgangsstroom: 250 mA*
Bestendig tegen open circuit: ja
Kortsluitbestendig: ja
Uitschakeling bij kortsluiting: ja
Isolatiegegevens:
Categorie impuls voltage: II
Vervuilingsgraad: 2
Opgegeven spanning: 250 V
Nominale impulsbestendigheidsspanning: 4 kV
Isolatie DALI/netvoeding: versterkte isolatie
Isolatietestspanning DALI-uitgang/netvoeding: 3000 VAC
Omgevingsomstandigheden:
Opslag- en transporttemperatuur: -20°C ... +75°C
Omgevingstemperatuur tijdens bedrijf: -20 °C … +55 °C
Relatieve vochtigheid, geen condensatie: 15% ... 90%
Algemene gegevens:
Afmetingen (l x b x h): 98 x 17,5 x 56 mm
Montage: DIN rail
Nominale max. temperatuur tc: 75 °C
Verwachte levensduur @tc: 50.000 uur
Beschermingsklasse: II in beoogd gebruik
Beschermingsgraad: IP20
Terminals:
Type aansluiting: schroefconnector
Draadmaat massieve kern: 0,5 … 2,5 mm² (AWG 20 … AWG 14)
Draadmaat fijn bedraad: 0,5 … 2,5 mm² draad (AWG 20 … AWG 14)
Maat met adereindhuls: 0,25 … 1,5 mm²
Striplengte: 7 mm / 0,27 inch
Vergrendelkoppel: 0,5 Nm
Draad losmaken: schroef openen
Normen:
DALI: EN 62386-101:2014
EMC: EN 61547, EN 50015 / IEC CISPR 15
Veiligheid: EN 61347-2-11, EN 61347-1
Markeringen: DALI-2, CE, UKCA
| Gewicht | 58g |
|---|
