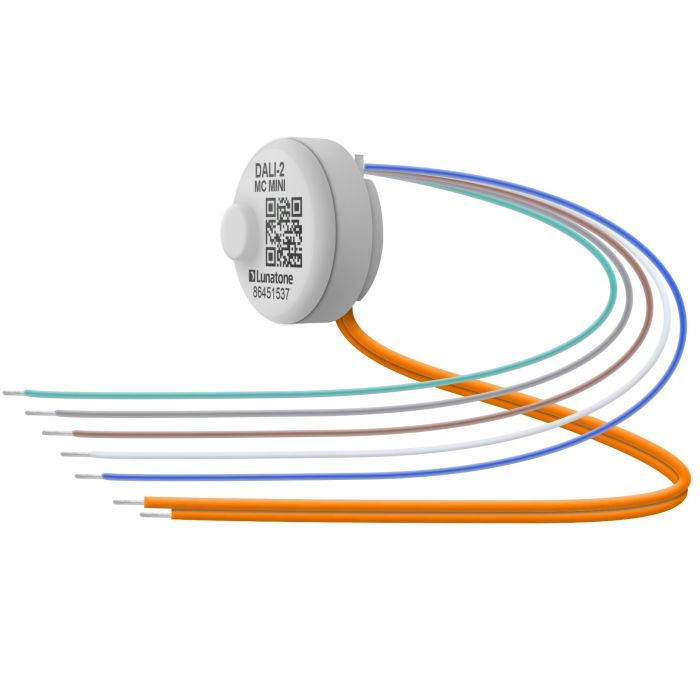

DALI-2 Mini-drukknopkoppeling met 4 input 86451537

DALI-2 MC MINI-koppelaar met 4 input voor het aansluiten van standaard potentiaalvrije schakelaars of drukknoppen en daarnaast een optionele status-LED

Elke De input kan afzonderlijk worden geconfigureerd met doeladres, knop gedrag en DALI-commando's. Naast de standaardfuncties, zoals dimmen, schakelen, scènes oproepen enz., worden vooraf gedefinieerde macro's zoals het instellen van de kleurtemperatuur, dynamische scènes en sequenties evenals door de gebruiker gedefinieerde opdrachtlijsten worden ondersteund. Fabrieksinstelling: de applicatiecontroller is geactiveerd. Met de DALI Cockpit-pc-software kan het apparaat op instantiemodus worden ingesteld. Als alternatief kunnen ook potentiometers van 100 kΩ worden aangesloten; het inputsignaal wordt direct omgezet in een DALI-dimniveau (configuratie via DALI Cockpit). Het zeer compacte apparaat is ontworpen om achter een schakelaar in een inbouwdoos te passen.

Productkenmerken:
Ontworpen en gemaakt in de EU
Compacte behuizing voor inbouwinstallatiedoos
Zeer kleine afmetingen

Overzicht productfamilie:
Compacte DALI-2 regelmodule met 4 potentiaalvrije inputs
Geschikt voor meerdere masters: Binnen een DALI circuit kunnen verschillende modules worden geïnstalleerd
Elke input kan worden geconfigureerd voor digitale of analoge inputsignalen. Als digitale input kan parallel een status-LED (VF < 2,5 V) worden aangesloten
Drukknoppen of potentiometers van 100 kΩ kunnen rechtstreeks op de DALI MC Mini worden aangesloten
Vier DALI-2-drukknopinstanties zijn beschikbaar voor eenvoudige integratie in gebouwbeheersystemen
Als DALI-2-applicatiecontroller kunnen aan elke input verschillende werkingsbereiken, knopfuncties en DALI-commando's worden toegewezen
Naast de standaard DALI-commando's ondersteunt de applicatiecontroller ook DALI DT8 TC- en RGB(W)-besturing evenals sequenties, macro's en andere functies
Beschikbare knopfuncties zijn onder andere: kort indrukken, lang indrukken (met herhaling voor dimmen) en "toggle"
Geschikt voor drukknoppen en schakelaars
Extra alternatieve knopfunctie Aan elke input kan een tweede functie worden toegewezen. Wordt geactiveerd / gedeactiveerd via een scènecommando of schakelaar op input 4. Biedt zo een eenvoudige oplossing voor het probleem met scheidingswanden
Bij gebruik van een potentiometer wordt het inputsignaal direct omgezet in een DALI-lichtniveau
Instelbare "power-up"-functie
Eenvoudige configuratie via Lunatone DALI USB-interface en DALI-Cockpit softwaretool
Eenvoudige installatie: het apparaat kan worden geïnstalleerd in een inbouwdoos en wordt gevoed via de DALI-bus
DALI-2 besturingseenheid volgens IEC62386-103

Producttype: DALI-2 MC
Artikelnummer: 86451537
GTIN: 9010342018107
Fabrieksinstelling: App-controller geactiveerd / Instance Event Messages gedeactiveerd

DALI interface, vermogen:
Type uitgangsvermogen: DALI, DALI-2, Multimaster
Kleur van de inputkabel: Oranje
Kabellengte: 100 mm
Bereik voltage: 9,5V-22,5Vdc volgens IEC62386
Typisch stroomverbruik DALI (16,5V): 3,8 mA
Typisch stroomverbruik DALI (22,5V): 3,9 mA
DALI-adressen: geen
DALI-2 adressen: 1

Input:
Type input: Potentiaalvrije knop/schakelaar
Aantal inputs: 4
Kleuren van de inputkabels: T1 - groen, T2 - grijs, T3 - bruin, T4 - wit, COM - blauw
Kabellengte: 100 mm
Minimale lengte van de stuurimpuls: 40 ms
Pulslengte voor lang indrukken configureerbaar: 200–5100 ms
Max. kabellengte drukknop input: 5 m

Isolatiegegevens:
Impuls voltage: categorie II
Vervuilingsgraad: 2
Opgegeven spanning: 250V
Isolatie DALI / lichtnet: versterkte isolatie
Isolatietest voltage DALI / lichtnet: 3000 Vac

Omgevingsomstandigheden:
Opslag- en transporttemperatuur: -20°C +75°C
Omgevingstemperatuur tijdens bedrijf: -20 °C tot +60 °C
Relatieve vochtigheid, niet condenserend: 15% - 90%

Algemene gegevens:
Afmetingen (l x b x h): 22 mm x 22 mm x 13 mm (details hieronder)
Montage back box installatie, installatie in beschermingsklasse II apparaten
Nominale maximumtemperatuur tc: 65°C
Verwachte levensduur: 200.000h
Beschermingsklasse: SKII (indien gebruikt/geïnstalleerd zoals bedoeld)
Beschermingsgraad terminals: IP20

Normen:
DALI: IEC62386-101:2014, IEC62386-103:2014
EMV: EN 61547, EN 50015 / IEC CISPR15
Veiligheid: EN 61347-2-11, EN 61347-1
Markeringen: DALI-2, CE
