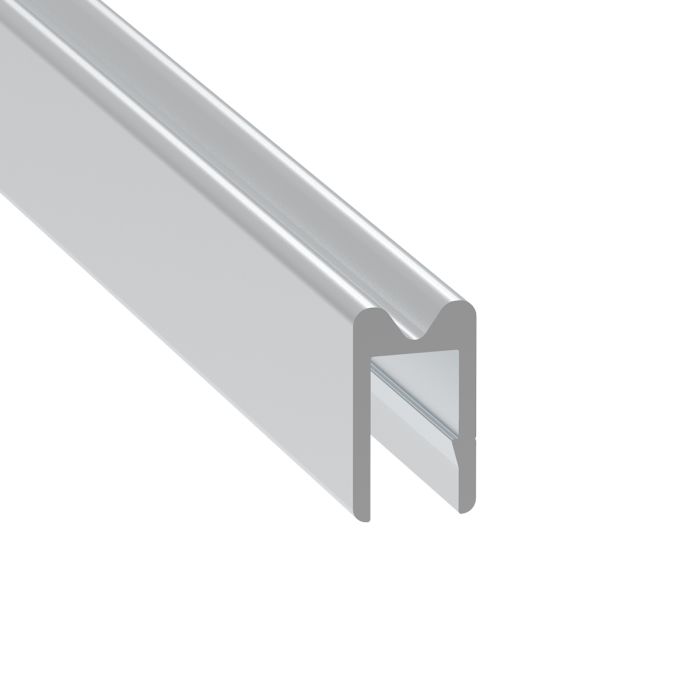

Profilé à gorge lisse à clipser, 10 mm, longueur 4 m
Part No
EG-0527/2-4M
23,51 €
19,59 €
En stock
Profilé à gorge en Aluminium pour la construction de flight cases, conçu pour fixer les panneaux sans Rivets Au lieu de la méthode traditionnelle de fixation par Rivets, le bord fraisé du panneau s’enclenche sur le profilé, pour une Finition propre et sans Rivets. Le profilé à gorge s’ajuste avec le Profilé à gorge EG-0527/1 pour former une fermeture précise et alignée entre le couvercle et la base.
La surface extérieure lisse donne à l’assemblage un aspect propre et professionnel sur la caisse finie.
Aucun rivetage n’est nécessaire, le bord fraisé du panneau s’enclenche sur le profilé, ce qui élimine le perçage pour les Rivets et donne à la caisse un aspect plus propre.

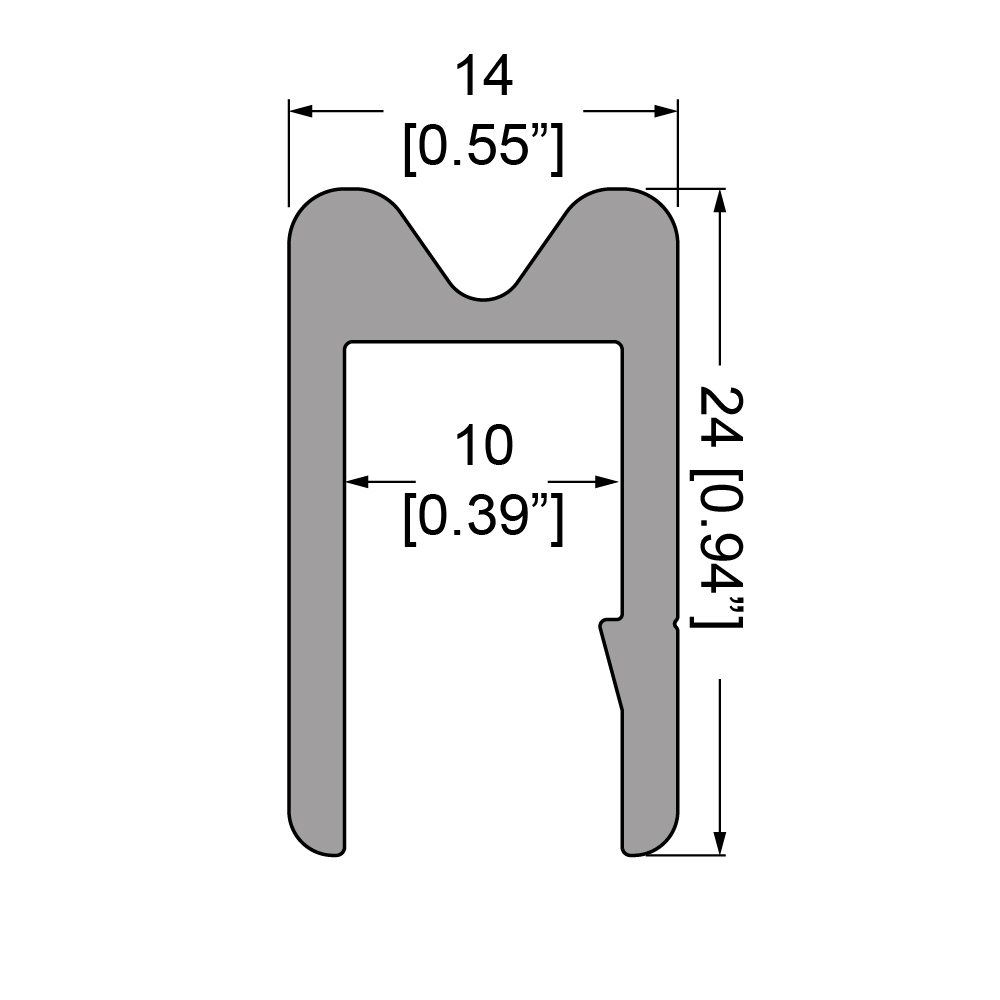

Spécifications :
- Taille de la fente : 10 mm
- Taille des ailes : 24 mm
- Épaisseur : 2 mm
- Longueur : 4 m
- Matériau : Aluminium
Préparation du panneau requise : Les panneaux doivent être fraisés par CNC avec une rainure à 10 mm du bord du panneau (largeur minimale 3 mm, profondeur 1 mm), avec la face extérieure orientée vers le bas pendant le fraisage. Remarque : le système à encliquetage nécessite des tolérances serrées sur l’épaisseur du panneau (±0,1 mm) pour un ajustement sûr.
Installation : Appuyez le bord fraisé du panneau sur le profilé, aucun rivetage n’est nécessaire. À associer au Profilé à gorge EG-0527/1 pour compléter la fermeture entre le couvercle et la base.
Pièce associée :

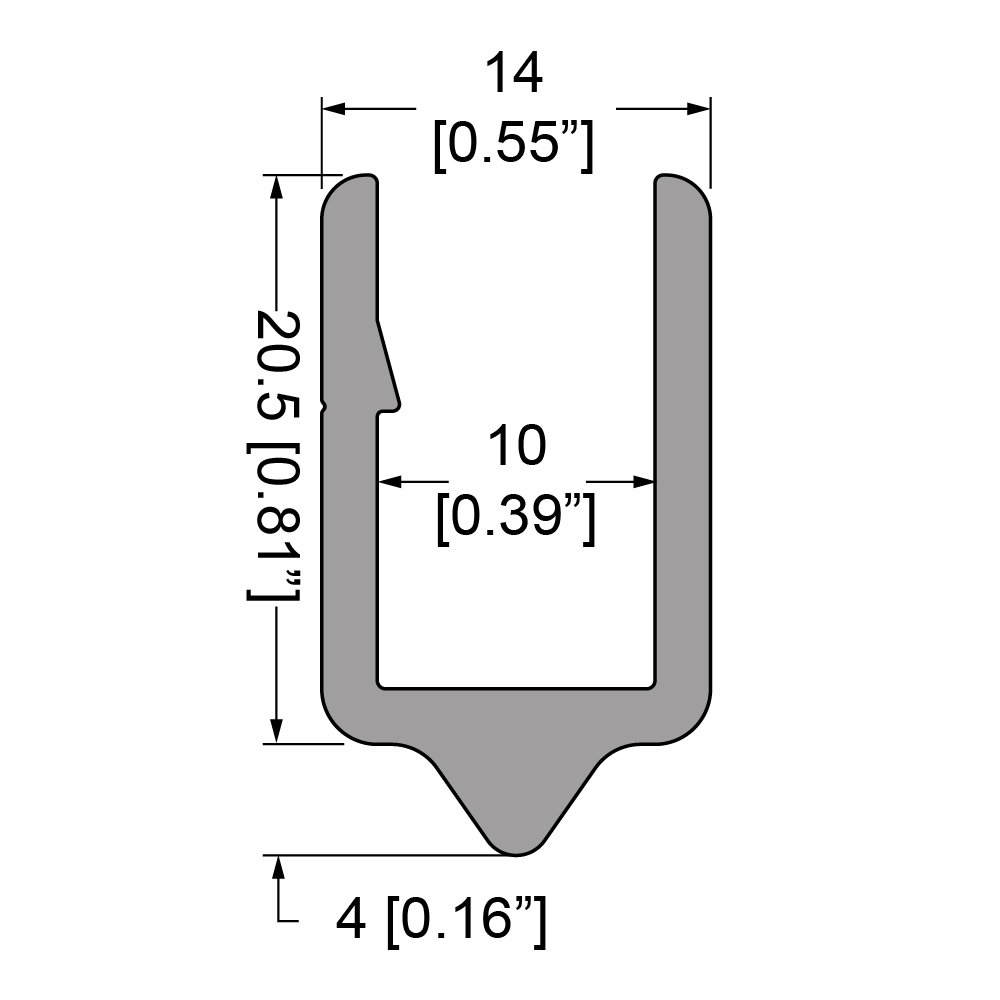

- EG-0527/1-4M - Profilé à gorge lisse à encliqueter (nécessaire pour compléter l’assemblage rainure-languette)
Également disponible :
- EG-0527/2-2M - longueur 2 mètres
Applications : Fermetures de couvercle de flight cases, road cases, Racks d’équipement, enceintes.
| Ouverture | 10mm |
|---|---|
| Profondeur d'ouverture | 18.5mm |
| 3D-Modell | View 3D Drawing |
| Longueur | 4m |
| Épaisseur | 2mm |
| Taille des pattes | 24mm |
| Matière | Aluminium |
| Type | Rainure |
| Poids | 1.42kg |
| Finition | Aluminium |
