Pont Bluetooth 5 sans fil wDALI-2 Module permettant de connecter sans fil des lignes DALI spatialement séparées 89453348

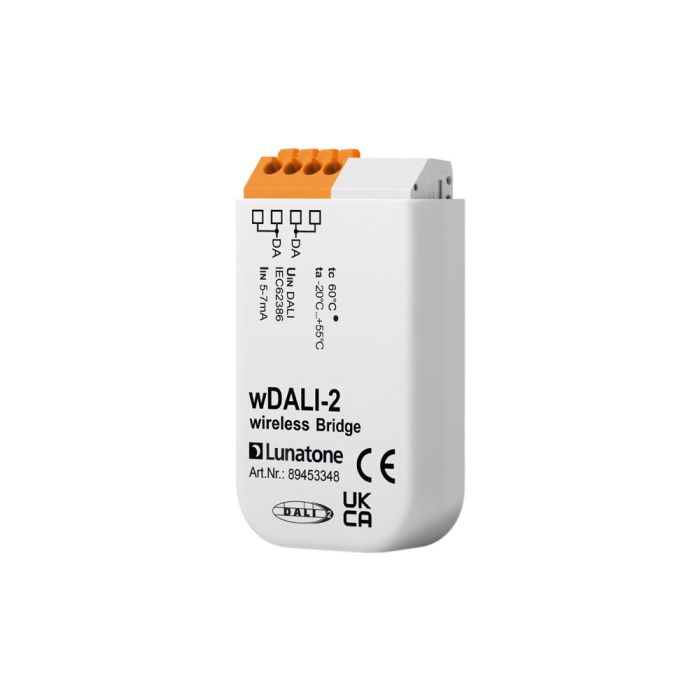

Pont Bluetooth 5 sans fil wDALI-2

Module permettant de connecter sans fil des lignes DALI spatialement séparées La connexion sans fil est bidirectionnelle. La commande est possible depuis les deux lignes DALI. De plus, les requêtes DALI sont prises en charge.

La connexion sans fil est configurée à l’aide du logiciel PC DALI Cockpit. L’appareil connecté à DALI Cockpit peut être réglé en mode Master et recherche sans fil tous les autres modules (Slaves) situés à portée. Les Slaves peuvent ensuite être appairés avec le Master via le logiciel Cockpit. Une fois l’appairage effectué, les appareils DALI des lignes DALI esclaves peuvent être adressés et configurés sans fil via le pont DALI sans fil configuré.
La portée de la connexion sans fil peut atteindre 300 m en extérieur. À l’intérieur des bâtiments, selon la construction, elle est de 10 à 20 m.
L’appareil convient aux boîtes d’encastrement.
Version avec alimentation DALI intégrée LEDWDALI2BTBRGPS, fournit 20 mA pour la sous-ligne (jusqu’à 10 ballasts DALI)

Caractéristiques du produit :
Module permettant de connecter facilement un ou plusieurs systèmes DALI spatialement séparés
Connexion bidirectionnelle, permet la commande et l’interrogation bidirectionnelles des appareils DALI des lignes DALI principales et secondaires
Mode de fonctionnement configurable en maître ou en esclave
Un Master peut être connecté à plusieurs Slaves, au maximum 10. Permet de connecter plusieurs sous-lignes DALI
Différents appareils peuvent être appairés (10 au maximum) : Pont BT en mode Slave comme sous-ligne, gradateur de lumière BT wDALI-2 : 1Ch, 2Ch, CWWW ou wDALI-2 BT RM
Communication cryptée basée sur BT5 Long Range
La portée de la connexion sans fil peut atteindre 300 m en extérieur. À l’intérieur des bâtiments, selon la construction, 10 à 20 m sont possibles.
Prise en charge des commandes de commande DALI-2
Configuration simplifiée avec le logiciel DALI Cockpit et l’interface USB DALI
Cette version est alimentée par la ligne DALI principale
2 jeux de bornes DALI pour un raccordement facile, la ligne de signal peut être bouclée

Référence : 89453348 (version sans alimentation)
GTIN : 9010342013959

Entrée L, N
Type d’entrée : N/A
Bornes de repérage : N/A
Tension d’entrée assignée : N/A
Fréquence de la tension d’entrée : N/A
Consommation électrique maximale : N/A

sortie : DA+, DA-
Type de sortie : Commande DALI
Repérage des bornes : DA+, DA-
Tension de sortie : 9,5–22,5 Vcc
Intensité de sortie garantie : N/A
Intensité de sortie maximale : N/A
Consommation de courant typique Iin : Slave : 5 mA / Master : 7 mA

Conditions environnementales :
Température de stockage et de transport : -20 °C à +75 °C
Température ambiante de fonctionnement : -20 °C à +55 °C
Humidité relative, sans condensation : 15 %–90 %

Données générales :
Dimensions (L × l × h) : 59 × 33 × 15 mm
Technologie sans fil / politique : Bluetooth 5 Long Range
Montage : installation en boîte d’encastrement
Température maximale tc : 60 °C
Classe de protection : SKII (lorsqu’il est utilisé/installé conformément à l’usage prévu)
Indice de protection : IP20

Bornes :
Type de connexion : connecteurs à bornes à ressort
Section du fil, âme massive : 0,5 - 1,5 mm2 (AWG20 - AWG16)
Section du fil, fil souple : 0,5 - 1,5 mm2 (AWG20 - AWG16)
Section du fil, avec embout : 0,25–1 mm²
Longueur de dénudage : 8,5 - 9,5 mm / 0,33 - 0,37 pouce(s)
Déblocage du fil : bouton-poussoir

Normes :
DALI : EN 62386-101 /104 DALI+
CEM : EN 61547, EN 55015 / CEI CISPR 15
Sécurité : EN 61347-2-11, EN 61347-1
Marquages : UKCA, CE
