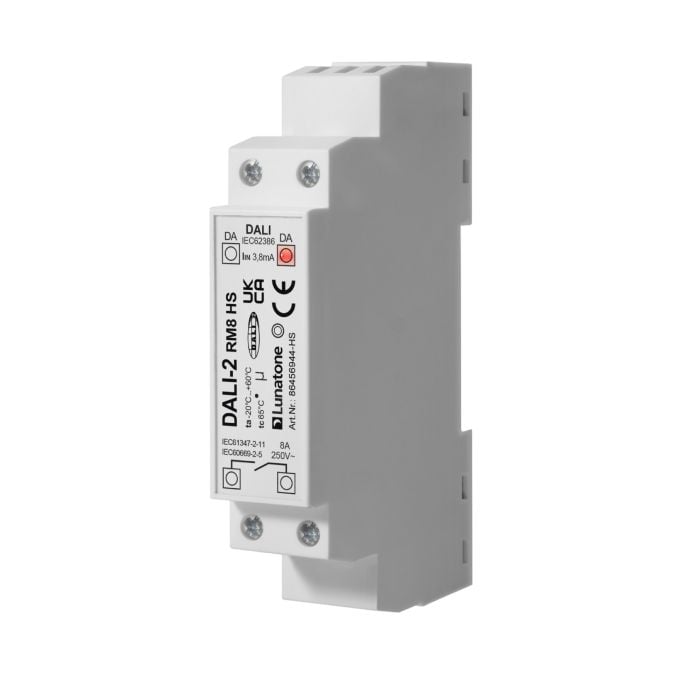

Módulo de relé DALI-2 de 8 A para calha DIN, integração de cargas não reguláveis em sistemas de iluminação DALI, 86456944-HS

módulo de relé DALI-2 de 8Amperes para a integração de cargas não-DALI em sistemas de iluminação DALI

O DALI RM8 HS dispõe de um contacto de relé que pode ser controlado através do barramento DALI. Desta forma, as cargas sem uma entrada DALI podem ser facilmente integradas num circuito DALI. É possível comutar cargas permanentes até 1 kW através de comandos DALI. A comutação propositada nos cruzamentos de zero de Voltagem permite um aumento da vida útil do dispositivo. O modo de arranque e as definições de falha do sistema podem ser configuráveis utilizando o software DALI Cockpit PC.

Caraterísticas do produto:
Concebido e fabricado na UE
Carga nominal máxima de 1000VA
Limitador de corrente integrado (até 40 A)

Procura outras versões? Consulte a versão Lunatone de 16 A com corrente de arranque elevada LEDDALI2RM16IHS.

Visão geral da família de produtos:
Módulo de relé compacto para o controlo direto de cargas de 230V AC através de DALI
Os balastros sem entrada DALI podem ser simplesmente integrados num sistema de controlo de iluminação DALI. As cargas podem então ser ligadas e desligadas através de comandos DALI
O módulo DALI RM8/16 cumpre os requisitos do dispositivo DALI tipo 7 - função de comutação (firmware 2.0 e superior)
Comportamento configurável no arranque e em caso de falha do sistema
Pacote de software DALI-Cockpit gratuito para configuração de sistemas DALI e componentes DALI da Lunatone
O RM 8/16 é alimentado diretamente pela linha de sinal DALI
Comutação cruzada zero
O módulo DALI RM 8/16 actua como qualquer balastro DALI convencional e pode ser endereçado e configurado em conformidade.

Número do artigo: 86456944-HS

Dados elétricos:
Alimentação: através da linha DALI
Consumo atual típico: 3,8 mA
Tensão de saída do relé para ligar/desligar: 250Vac
Disjuntor de carga nominal máxima: 1000VA (6A máx.)
Corrente de rutura máxima: 8A
Corrente de arranque máxima: 40 A
Corrente contínua máxima: 8A
Método de comutação: Comutação cruzada zero
Tipo de contacto do relé: normalmente aberto
Operações de comutação com carga nominal, resistiva: >10⁵
Frequência máxima de comutação: 1Hz
Entrada: DALI

Dados gerais:
Dimensões: 98mm x 17,5m x 56mm
Grau de proteção: IP20
Comportamento no arranque: programável: ON/OFF/sem alteração
Comportamento em caso de falha do sistema: programável: ON/OFF/sem alteração

Condições ambientais:
Temperatura de armazenamento e transporte: -20°C +75°C
Temperatura ambiente de funcionamento: -20°C +60°C

Terminais:
Tipo de ligação: conetor de parafuso
Secção do fio: núcleo sólido 0,5 ... 2,5 mm2 (AWG20 ... AWG14)
Tamanho do fio: fio fino 0,5 ... 2,5 mm2 (AWG20 ... AWG14)
Dimensão do fio: com virola de extremidade do fio 0,25 ... 1,5 mm2
Comprimento de decapagem: 7 mm / 0,27 polegadas
Aperto/desaperto do fio: 0,5Nm
Libertação do fio: abrir o parafuso

Normas:
DALI: IEC 62386-102, IEC 62386-208
EMC: EN 61547, EN 50015 / IEC CISPR15
Segurança: EN 61347-2-11, EN 61347-1
Marcações: DALI-2, CE, UKCA
