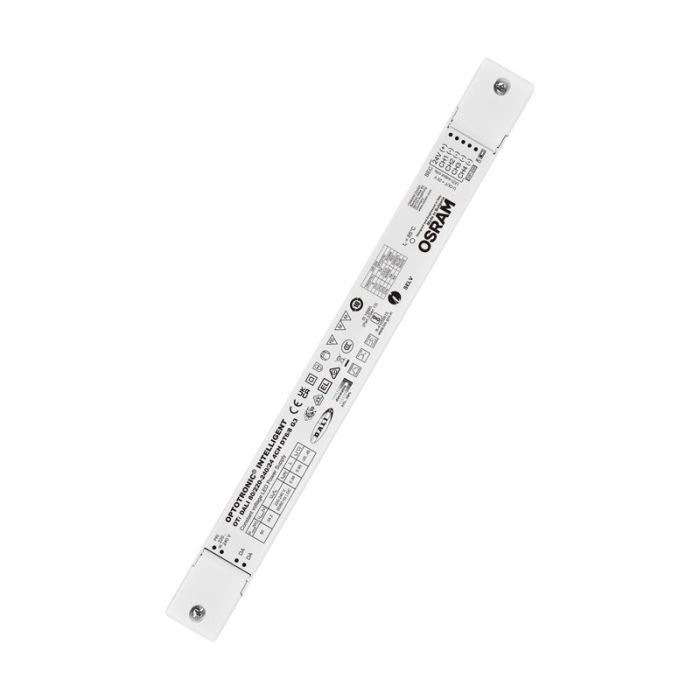

Led Oti Dali 80/220-240/24 1 canal Dim G3 4062172274364

OTi DALI 80/220-240/24 1 canal CV fontes de alimentação com DALI
Unidade DALI Generation3

EAN: 4062172274364

Benefícios da família de produtos
Correspondência inteligente de energia graças à fonte de alimentação inteligente
Formato fino para montagem na cornija ou em luminárias lineares
Sem efeito estroboscópico graças à gestão patenteada da elevada frequência PWM (> 2 kHz)
Adequado para instalação em sistemas de iluminação de emergência de acordo com EN 60598-2-22
Disponível como canal único ou multicanal com DT6 e DT8 num único dispositivo
Deteção de mensagem DALI "falha do módulo LED"
Classificação IP: IP20

Domínios de aplicação
Iluminação indireta, wall washer, corredor, corrimão, tetos luminosos
Adequado para utilização em luminárias das classes de proteção I e II

Equipamento / acessórios
Adequado para módulos LED de 24 V

Dados técnicos

Dados elétricos
Tensão nominal de entrada: 220…240 V
Frequência da rede elétrica: 50/60 Hz
Tensão de entrada AC: 198…264 V
Distorção harmónica total: < 5%
Fator de potência λ: > 0.98
Eficiência em plena carga: 92 %
Perda de energia do dispositivo: 4.0 W
Corrente de irrupção: 41 A
Máx. N.º de ECG no disjuntor de 10 A (B): 13
Máx. N.º de ECG no disjuntor de 10 A (C): 22
Máx. N.º de ECG no disjuntor de 16 A (C): 36
Máx. N.º de ECG no disjuntor de 16 A (B): 21
Máx. N.º de ECG no disjuntor de 25 A (B): 33
Capacidade de sobrecarga (L/N-Terra): 2 kV
Capacidade de sobrecarga (L-N): 1 kV
Tensão de saída nominal: 24 V
U-OUT (tensão de trabalho): 24,2 V
Potência nominal de saída: 50 W
Potência máxima de saída: 50 W
Isolamento galvânico: SELV
Isolamento galvânico primário/secundário: 3,75 kV
Tensão de entrada CC: 176…276 V
Frequência PWM de saída: > 2000 Hz
Voltagem de ondulação de saída (100 Hz): < 1 %

Dimensões e peso
Espaçamento dos orifícios de montagem, comprimento: 300,6 mm
Peso do produto: 191.00 g
Secção transversal do cabo, lado da entrada: 0,5…2,5 mm²
Secção transversal do cabo, lado de saída: 0,2…1,5 mm²
Comprimento de preparação do fio, lado da entrada: 6.0 mm
Comprimento de preparação do fio, lado de saída: 5,0 mm
Comprimento: 346.0 mm
Altura: 22,0 mm
Largura: 32.0 mm

Cores e materiais
Material do invólucro: Plástico

Temperaturas e condições de funcionamento
Intervalo de temperatura ambiente: -20…+45 °C
Temperatura máxima no ponto de teste tc: 75 °C
Temperatura máxima do invólucro em caso de falha: 110 °C
Intervalo de temperatura de armazenamento: -40…+85 °C
Humidade relativa permitida durante o funcionamento: 5…85 %

Vida útil
Vida útil do ECG: 50000 h

Dados adicionais do produto
EAN anterior: 4062172177962

Capacidades
Regulável: Sim
Interface de regulação da intensidade luminosa: DALI-2 / Corredor / DIM tátil
Intervalo de regulação da intensidade luminosa: 0,1…100 %
Método de regulação: modulação por largura de impulso
Proteção contra sobreaquecimento: Reversível automático
Proteção contra sobrecarga: Reversível automático
Proteção contra curto-circuito: Reversível automático
Proteção contra funcionamento em vazio: Sim
Destinado ao funcionamento em vazio: Não
Adequado para aparelhos com classe de proteção: I / II
Tipo de ligação, lado da entrada: terminal de parafuso
Tipo de ligação, lado de saída: terminal de parafuso
Número de canais: 1
Interface de controlo: DALI-2

Programação
Tuner4TRONIC: Sim

Certificados e normas
Selos de aprovação – aprovação: BIS / CCC / EAC / EL / ENEC 10 / RCM / VDE / VDE-EMC
Normas: De acordo com EN 55015/de acordo com EN 60598-2-22/de acordo com EN 61000-3-2/de acordo com EN 61347-1/de acordo com EN 61347-2-13/de acordo com EN 61547/de acordo com EN 62384/de acordo com EN 62386
Classe de proteção: II
Tipo de proteção: IP20

Dados logísticos
Código do produto: 850440829000

Informação ambiental
Informação de acordo com o art. 33.º do Regulamento (CE) n.º 1907/2006 da UE (REACh)
Data da declaração: 20-09-2022
Identificador do artigo principal: 4062172274340
Número da declaração na base de dados SCIP: Em desenvolvimento
