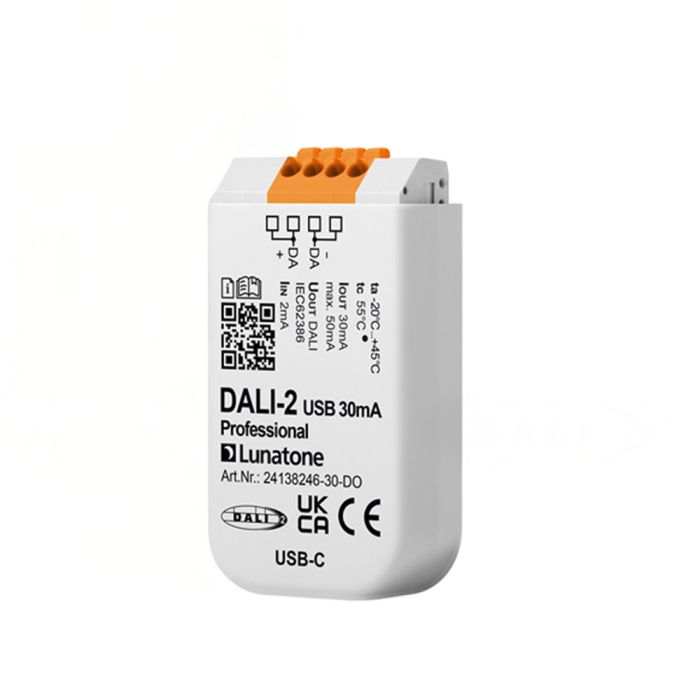

Interface profissional DALI-2 USB para permitir a comunicação, configuração e medição entre o PC e os módulos num barramento DALI 24138246-30-DO
Lunatone
Part No
LEDDALI2USBPRO
DALI-2 USB 30mA profissional
Interface de comunicação entre o PC e os módulos num barramento DALI
O DALI-2 USB é utilizado como interface entre o software DALI Cockpit para PC e os dispositivos no barramento DALI. Permite o endereçamento e a configuração de instalações DALI. São suportados o protocolo DALI padrão, o protocolo DALI-2 e vários protocolos DALI estendidos. Dispositivo compacto com fonte de alimentação integrada de 30mA para o barramento*, que pode ser ativada se necessário
*Tenha em atenção que a alimentação máxima do barramento não deve exceder 250 mA. Se a alimentação externa do barramento já fornecer 250 mA, os 30 mA do DALI-2 USB não devem ser ativados.
Esta versão profissional inclui funcionalidades adicionais, tais como a medição da utilização do barramento, da voltagem do barramento DALI, da corrente máxima, da reserva de corrente aproximada e dos tempos de estrutura
Interface de comunicação entre o PC e os módulos num barramento DALI
O DALI-2 USB é utilizado como interface entre o software DALI Cockpit para PC e os dispositivos no barramento DALI. Permite o endereçamento e a configuração de instalações DALI. São suportados o protocolo DALI padrão, o protocolo DALI-2 e vários protocolos DALI estendidos. Dispositivo compacto com fonte de alimentação integrada de 30mA para o barramento*, que pode ser ativada se necessário
*Tenha em atenção que a alimentação máxima do barramento não deve exceder 250 mA. Se a alimentação externa do barramento já fornecer 250 mA, os 30 mA do DALI-2 USB não devem ser ativados.
Esta versão profissional inclui funcionalidades adicionais, tais como a medição da utilização do barramento, da voltagem do barramento DALI, da corrente máxima, da reserva de corrente aproximada e dos tempos de estrutura
Se precisar de uma versão mais económica deste produto (sem todas as funcionalidades de medição acima referidas), experimente o LEDDALI2USB
Especificações de ligação e elétricas
O módulo DALI-2 USB é alimentado pela linha DALI (consumo de corrente ~6 mA), bem como por USB (consumo de corrente 10 mA/40 mA máx.). A linha DALI e a USB estão galvanicamente isoladas. A ligação à linha DALI está protegida contra sobretensão até 270 Vca.
Caraterísticas do produto:
Interface de comunicação entre os sistemas DALI e a ferramenta de software de configuração: DALI Cockpit
Comunicação bidirecional de dados para monitorização, configuração e controlo do barramento DALI
Compatibilidade com o protocolo DALI padrão, o protocolo DALI-2 e vários protocolos DALI estendidos
USB e linha DALI estão galvanicamente isoladas
Alimentação através da linha DALI e da interface USB
Fonte de alimentação integrada comutável de 30mA para o barramento
Medição de: utilização do barramento, voltagem do barramento DALI, corrente máxima, reserva de corrente aproximada, tempos de estrutura
2 conjuntos de terminais DALI para ligação fácil, a linha de sinal pode ser ligada em passagem
Protocolo LUBA (LUNATONE UNIVERSAL BUILDING AND AUTOMATION)
Tipo: DALI-2 USB Pro 30mA DO
Número do artigo: 24138246-30-DO
GTIN: 9010342014741
Ligação USB
Tipo de entrada: USB-C
Cabo USB incluído: USB-C – USB-C
Consumo típico de corrente por USB: 50–200 mA
Saída: DA+, DA-
Tipo de saída: Alimentação DALI
Terminais de marcação: DA+, DA-
Alimentação comutável: sim
Gama de Voltagem: 12 Vcc … 20,5 Vcc
Corrente de alimentação DALI (garantida / máx.): 30 mA / 50 mA
Resistência a circuito aberto: sim
Resistência a curto-circuito: sim
Dados de isolamento
Categoria de Voltagem de Impulso: II
Grau de poluição: 2
Voltagem nominal de isolamento: 250V
Isolamento DALI (DA+, DA-) / alimentação (L, N): isolamento reforçado
Tensão de teste de isolamento da Saída DALI/rede elétrica: 3000Vac
Condições ambientais
Temperatura de armazenamento e transporte: -20°C ... +75°C
Temperatura ambiente de funcionamento: -20 °C–+45 °C
Humidade relativa, sem condensação: 15% ... 90%
Dados gerais
Dimensões (l x w x h): 60 × 33 × 15 mm
Caixa de instalação de montagem, integração em dispositivos da classe II
Temperatura máxima nominal tc: 55 °C
Tempo de vida previsto @tc: 50.000 h
Classe de proteção: II na utilização prevista
Grau de proteção: IP20
Terminais
Tipo de ligação: conetor de terminal de mola
Tamanho do fio núcleo sólido: 0,5 … 1,5 mm2 (AWG20 … AWG16)
Tamanho do fio com fio fino: 0,5 … 1,5 mm2 (AWG20 … AWG16)
Tamanho do fio utilizando o ferrolho da extremidade do fio: 0,25 ... 1 mm2
Comprimento de decapagem: 8,5 ... 9,5mm / 0,33 ... 0,37inch
Libertação do fio: botão de pressão
Normas
DALI: EN 62386-101
EMV: EN 61547, EN 50015 / IEC CISPR15
Segurança: EN 61347-2-11, EN 61347-1
Marcações: CE, UKCA
Especificações de ligação e elétricas
O módulo DALI-2 USB é alimentado pela linha DALI (consumo de corrente ~6 mA), bem como por USB (consumo de corrente 10 mA/40 mA máx.). A linha DALI e a USB estão galvanicamente isoladas. A ligação à linha DALI está protegida contra sobretensão até 270 Vca.
Caraterísticas do produto:
Interface de comunicação entre os sistemas DALI e a ferramenta de software de configuração: DALI Cockpit
Comunicação bidirecional de dados para monitorização, configuração e controlo do barramento DALI
Compatibilidade com o protocolo DALI padrão, o protocolo DALI-2 e vários protocolos DALI estendidos
USB e linha DALI estão galvanicamente isoladas
Alimentação através da linha DALI e da interface USB
Fonte de alimentação integrada comutável de 30mA para o barramento
Medição de: utilização do barramento, voltagem do barramento DALI, corrente máxima, reserva de corrente aproximada, tempos de estrutura
2 conjuntos de terminais DALI para ligação fácil, a linha de sinal pode ser ligada em passagem
Protocolo LUBA (LUNATONE UNIVERSAL BUILDING AND AUTOMATION)
Tipo: DALI-2 USB Pro 30mA DO
Número do artigo: 24138246-30-DO
GTIN: 9010342014741
Ligação USB
Tipo de entrada: USB-C
Cabo USB incluído: USB-C – USB-C
Consumo típico de corrente por USB: 50–200 mA
Saída: DA+, DA-
Tipo de saída: Alimentação DALI
Terminais de marcação: DA+, DA-
Alimentação comutável: sim
Gama de Voltagem: 12 Vcc … 20,5 Vcc
Corrente de alimentação DALI (garantida / máx.): 30 mA / 50 mA
Resistência a circuito aberto: sim
Resistência a curto-circuito: sim
Dados de isolamento
Categoria de Voltagem de Impulso: II
Grau de poluição: 2
Voltagem nominal de isolamento: 250V
Isolamento DALI (DA+, DA-) / alimentação (L, N): isolamento reforçado
Tensão de teste de isolamento da Saída DALI/rede elétrica: 3000Vac
Condições ambientais
Temperatura de armazenamento e transporte: -20°C ... +75°C
Temperatura ambiente de funcionamento: -20 °C–+45 °C
Humidade relativa, sem condensação: 15% ... 90%
Dados gerais
Dimensões (l x w x h): 60 × 33 × 15 mm
Caixa de instalação de montagem, integração em dispositivos da classe II
Temperatura máxima nominal tc: 55 °C
Tempo de vida previsto @tc: 50.000 h
Classe de proteção: II na utilização prevista
Grau de proteção: IP20
Terminais
Tipo de ligação: conetor de terminal de mola
Tamanho do fio núcleo sólido: 0,5 … 1,5 mm2 (AWG20 … AWG16)
Tamanho do fio com fio fino: 0,5 … 1,5 mm2 (AWG20 … AWG16)
Tamanho do fio utilizando o ferrolho da extremidade do fio: 0,25 ... 1 mm2
Comprimento de decapagem: 8,5 ... 9,5mm / 0,33 ... 0,37inch
Libertação do fio: botão de pressão
Normas
DALI: EN 62386-101
EMV: EN 61547, EN 50015 / IEC CISPR15
Segurança: EN 61347-2-11, EN 61347-1
Marcações: CE, UKCA
| Peso | 38g |
|---|
