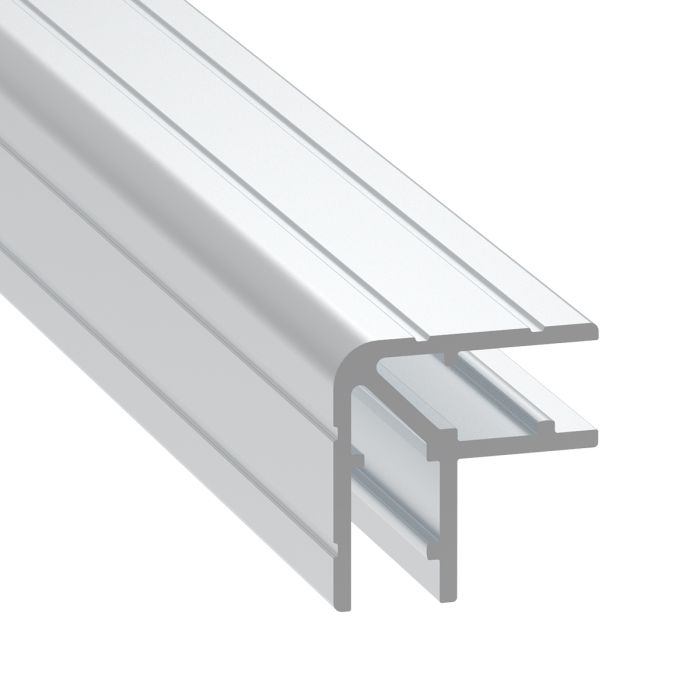

Extrusão de ângulo duplo de 10 mm, sem Rebites, pernas de 30 mm, comprimento de 2 m

Extrusão de ângulo duplo em alumínio para construção de caixas de voo, concebida para fixar painéis sem Rebites. Em vez do método tradicional de fixação com Rebites, a extrusão desliza sobre a aresta fresada do painel, proporcionando um acabamento limpo, sem Rebites, e mantendo uma junta interna de canto a 90 ° resistente onde dois painéis se encontram.

Pernas de 30 mm com o mesmo comprimento proporcionam contacto equilibrado em ambas as faces do painel. O mecanismo deslizante fixa firmemente os painéis no lugar, sem necessidade de fixações adicionais.

Não é necessário rebitar - a extrusão desliza sobre a aresta fresada do painel, eliminando a perfuração para Rebites e conferindo à caixa um aspeto mais limpo.

Especificações:
 - Tamanho do encaixe: 10 mm (aceita painéis até 10 mm de espessura)
 - Profundidade de abertura: 16 mm
 - Tamanho da perna: 30 mm
 - Espessura: 2mm
 - Raio: 5mm
 - Comprimento: 2m
 - Material: Alumínio

Preparação do painel necessária: os painéis devem ser fresados por CNC com uma ranhura a 9 mm do bordo do painel (mínimo de 3 mm de largura, 2 mm de profundidade), com a face exterior virada para baixo durante a fresagem. Nota: o sistema deslizante tem tolerância limitada à espessura do painel, pelo que deve verificar a compatibilidade com o material do painel antes da utilização.

Instalação: deslize a extrusão sobre a aresta fresada do painel a partir da lateral.

Também disponível:
- EG-0168-4M - comprimento de 4 m

Aplicações: caixas de voo, caixas de estrada, Revestimentos de equipamento, caixas acústicas.
