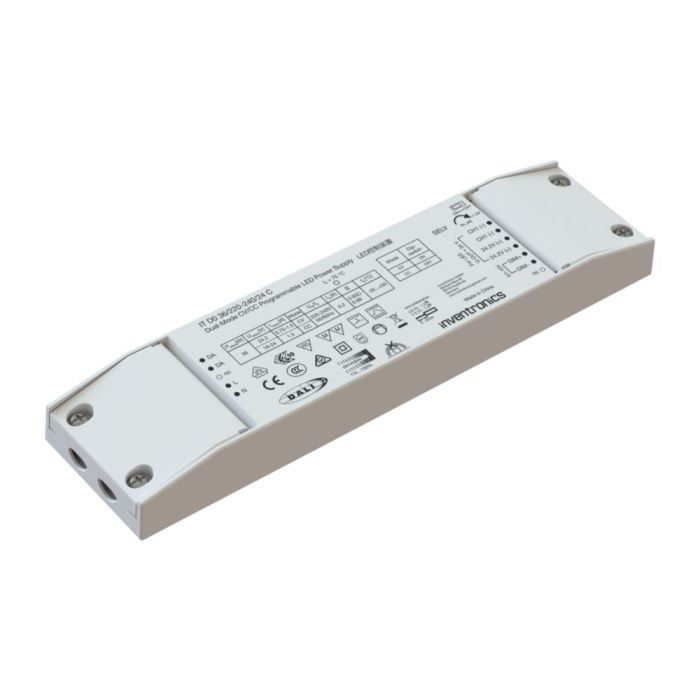

Driver LED 36W DALI e 0-10 / 1-10V / PWM Regulável, canal único, IT D0 36/220-240/24/C 6937186142214

Modo predefinido: sem qualquer configuração, o controlador funciona no modo de regulação da intensidade luminosa DALI/Touch
A mudança entre o modo de voltagem constante e o modo de corrente constante é efetuada através dos interruptores DIP existentes*.Vantagens da família de produtos
Regulável através de DALI, 0-10V, Touch-DIM ou corridor
Certificado DALI-2
24,2 V potência nominal de saida + 1,5 V ajustável
Modo CC para opção de saída de 18-24 V

Caraterísticas do produto:
Certificado DALI-2
2 canais independentes
Deteção de falha da lâmpada
Invólucro independente de classe II
Fonte de alimentação Smart Power
Nível mínimo de regulação muito baixo: 1% (modo CV)
5 anos de garantia
Compatibilidade com Touch-DIM e corridor
Proteção contra sobrecarga/sobreaquecimento e curto-circuito
Modo de corrente constante (para utilização principalmente com módulos lineares de alta potência, como os utilizados em luminárias lineares ou lowbays)
Potenciómetro no lado de saída para aumentar a voltagem até 1,5 V, para obter maiores distâncias de cabo entre o driver e as cargas*
*continua sujeito ao desempenho EMI máximo testado com 3 m

Áreas de aplicação:
Hotelaria, iluminação indireta, lojas.
Adequado para luminárias de interior de CLASSE I e CLASSE II

Outras opções da gama:
LEDITD03624V2CTW - 36W, 2 canais TW
LEDITD07524VC - 75W, canal único
LEDITD015024V2CTW - 150W, 2 canais TW
LEDITD020024VC - 200W, canal único
LEDITD020024V2CTW - 200W, 2 canais TW

EAN: 6937186142214

Dados elétricos Entrada:
Tensão nominal da linha: 220-240 V
Frequência da linha de alimentação: 50/60 Hz
Gama de voltagem CA: 198–264 V
Corrente nominal: 0,2 A*
Distorção harmónica total (THD): <10*
Fator de potência λ: 0,98*
Eficiência a plena carga: 87%*
Perda de energia do dispositivo: 5,1 W*
Potência em espera em rede: <0,50 W*
Classe de proteção: II
Adequado para aparelhos com prot. Classe: I/II
Corrente de arranque (carga total, 230 Vca, arranque a frio): 14 Apk
Máximo. N.º de ECG no disjuntor 10 A (B): 42
Máximo. N.º de ECG no disjuntor 16 A (B): 67
Máximo. N.º de ECG no disjuntor 25 A (B): 105
Máximo. N.º de ECG no disjuntor de 32 A (B): 134
Máximo. N.º de ECG no disjuntor 10 A (C): 42
Máximo. N.º de ECG no disjuntor 16 A (C): 67
Máximo. N.º de ECG no disjuntor 25 A (C): 105
Máximo. N.º de ECG no disjuntor de 32 A (C): 134
*Típico a carga total, 230 Vca, 50 Hz

Dados elétricos, saída:
Tensão nominal (em modo CV): 24.2 V
Voltagem máx. (em modo CV): 25,7 V
Corrente nominal (em modo CV): até 1,5 A
Tensão nominal (em modo CC): 18–24 V
Corrente nominal (em modo CC): 1.5 A
Precisão da tensão (à tensão nominal de 24,2 V): ±1%
Ondulação da voltagem (@ 100 Hz, carga total. Típico <720 mVpp): <3%
Potência nominal de saída: 0–36 W*
Potência máxima de saída em CA (em regime permanente): 36 W**
Isolamento galvânico: SELV
*Desempenho e harmónicos garantidos entre 18–36 W
** Smart Power para gerir até Pout_max + 44%

Dados elétricos, regulação da intensidade luminosa:
Interface de regulação da intensidade luminosa: DALI2*/0–10V/1–10V/PWM
Gama de regulação da intensidade luminosa (modo CV, níveis de regulação DALI 0–254): 1–100%
Gama de regulação da intensidade luminosa (modo CC): 10–100%
Método de regulação da intensidade luminosa: PWM**
TLA (efeitos de cintilação e estroboscópicos): PST <1 e SVM <0,4 ***
Isolamento galvânico, isolamento básico: DALI para PRI; 0-10V/1-10V/PWM para PRI
Isolamento galvânico, isolamento suplementar: 0-10V/1-10V/PWM para SEC
Isolamento galvânico, isolamento duplo: DALI para SEC
*Diagnóstico DALI correto com carga mínima de 20% (7,26 W)
** Frequência de saída de 6 kHz
*** Para condição de regulação da intensidade luminosa <10% a carga total

Dados ambientais:
Intervalo de temperatura ambiente: -20…+50 C
Temperatura máxima no ponto de teste tc: 75 C*
Temperatura máx. da caixa em condição de falha: 110 C
Intervalo de temperatura de armazenamento: -25…+85 C
*Medido no ponto tc indicado na etiqueta do produto, ta não excedida

Capacidades:
Capacidade de sobrecarga, L para N, de acordo com. EN 61547: 1 kV
Capacidade de sobrecarga, L+N para plano GND: 2 kV
Classificação ambiental: Interior
Classe de proteção IP: IP20
Ciclos de comutação da rede elétrica (@ ta = 25°C): > 150000 ciclos
Vida útil prevista do ECG, @ tc MAX, taxa de falha máx. 10%: 50 000 h
Vida útil prevista do ECG, @ tc MAX -10°C, taxa de falha máx. 10%: 100 000 h
Funcionamento sem carga (recuperação automática): Sim
Destinado ao funcionamento em vazio: Não
Proteção contra sobreaquecimento (recuperação automática): Sim
Proteção contra sobrecarga (recuperação automática + Smart Power): Sim
Proteção contra curto-circuito (recuperação automática): Sim

Comprimento: 240 mm
Largura: 60 mm
Peso: 295 g
Distância entre centros dos orifícios de montagem: 202 mm
Material do invólucro: Plástico
Cor da caixa: Branca
Tipo de ligação: terminais de parafuso (0,75–1,5 mm²)
Comprimento de preparação do fio (entrada): 5...6 mm
Comprimento de preparação do fio (Saída): 5...6 mm
