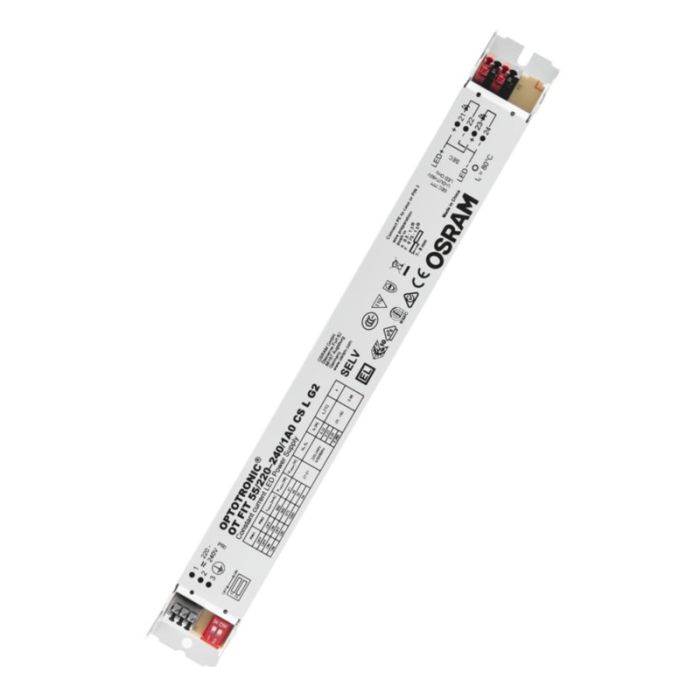

Driver de LED OT FIT 55/220-240/1A0 CS L G2 4052899522558

OT FIT 55/220-240/1A0 CS L G2
OPTOTRONIC FIT CS L G2 | linear/área corrente constante – não regulável

Destina-se a ser utilizado com Módulos LED de corrente constante.
A voltagem direta da fonte de luz LED deve estar dentro da janela de funcionamento definida do dispositivo de controlo em todas as condições de funcionamento, incluindo a regulação da intensidade luminosa, se aplicável.

Caraterísticas da família de produtos:
Frequência de linha: 0 Hz | 50 Hz | 60 Hz
Âmbito de aplicação versátil devido à gama de potência de saída até 75 W
Voltagem de alimentação: 220…240 V
Disponível com gama de corrente de saída: até 1 400 mA
Sistema SELV

Benefícios da família de produtos:
Definição flexível da corrente (DIP switch – 4 correntes)
Vida útil: até 100 000 h (temperatura a Tc - = 65 °C, taxa de falha máxima de 10%)
Elevada eficiência
Alta qualidade de luz graças à baixa ondulação da corrente de saída
Cumpre os requisitos de segurança graças à proteção contra sobrecarga, sobretemperatura e Hot Plug

Áreas de aplicação:
Iluminação linear para escritórios, educação, áreas de armazenamento e retalho
Instalação em sistemas de iluminação de emergência de acordo com a IEC 61347-2-13, apêndice J
Adequado para luminárias da classe de proteção I

Dados elétricos:
Tensão nominal de entrada: 220-240 V
Frequência da rede elétrica: 0/50/60 Hz
Tensão de entrada AC: 198–264 V
Tensão de entrada CC: 176-276 V
Distorção harmónica total: < 10 %
Fator de potência λ: 0.87C-0.98
Perda de energia do dispositivo: 7,0 W
Potência de reserva em rede: não relevante
Corrente de irrupção: 20 A
Máx. N.º de ECG no disjuntor de 10 A (B): 16
Máx. N.º de ECG no disjuntor de 16 A (B): 25
Capacidade de sobrecarga (L/N-Terra): 2 kV
Capacidade de sobrecarga (L-N): 1 kV
Corrente do condutor de proteção: 2,0 mA
Tensão de saída nominal: 27-51 V
U-OUT (voltagem de trabalho): < 60 V
Corrente nominal de saída: 800 mA / 900 mA / 975 mA / 1050 mA
Corrente de saída predefinida: 1000 mA
Tolerância da corrente de saída: ±7,5 %
Corrente de ondulação de saída (100 Hz): < 5 %
Saída PSTLM: ≤1
Saída SVM: ≤0,4
Potência nominal de saída: 14,0-53,6 W

Dimensões e peso:
Peso do produto: 217,00 g
Comprimento: 280,0 mm
Largura: 30,0 mm
Altura: 21,0 mm
Espaçamento dos orifícios de montagem, comprimento: 270,0 mm
Espaçamento dos orifícios de montagem, largura: não relevante
Secção transversal do cabo, lado da entrada: 0.5-1,5 mm²
Secção transversal do cabo, lado de saída: 0.5-1,5 mm²
Comprimento de preparação do fio, lado da entrada: 8,5-9,5 mm
Comprimento de preparação do fio, lado de saída: 8,5-9,5 mm

Cores e materiais:
Material do invólucro: Metal

Temperaturas e condições de funcionamento:
Intervalo de temperatura ambiente: -25…+50 °C
Temperatura máxima no ponto de teste tc: 80 °C
Temperatura máxima do invólucro em caso de falha: 110 °C
Intervalo de temperatura de armazenamento: -25 +85 °C
Humidade relativa permitida durante o funcionamento: 5-85 %

Vida útil:
Vida útil do ECG: 50 000 / 100 000 h
No máximo Tc = 75 °C / 10% de taxa de falha / Em Tc = 65 °C / 10% de taxa de falha

Capacidades:
Interface de programação: DIPswitch
Interface de controlo: Não
Função de lúmen constante: Não
Comprimento máximo do cabo para a lâmpada/módulo LED: 2,0 m
Adequado para aparelhos com prot.: classe I
Adequado para iluminação de emergência: Sim
Tipo de ligação, lado da entrada: Terminal de pressão
Tipo de ligação, lado de saída: Terminal de pressão
Número de canais: 1
Proteção contra sobreaquecimento: Reversível automático
Proteção contra sobrecarga: Não reversível
Proteção contra curto-circuito: Reversível automático
Destinado ao funcionamento em vazio: Não
Proteção contra funcionamento em vazio: Sim

Programação:
Dispositivo de programação: Interruptor DIP

Certificados e normas:
Selos de aprovação – aprovação: CE / EL / ENEC 05 / EAC / CCC / RCM / BIS
Normas: EN 61347-1 / EN 61347-2-13 / EN 62384 / EN 61000-3-2 / EN 61000-3-3 / EN 61547
Tipo de proteção: IP20

Dados logísticos:
Código pautal: 85044083900

Informação ambiental:
Data da declaração: 13-02-2025
Identificador do artigo principal: 4052899522558
Número da declaração na base de dados SCIP: Em utilização
SCIP_STATUS: Em utilização
