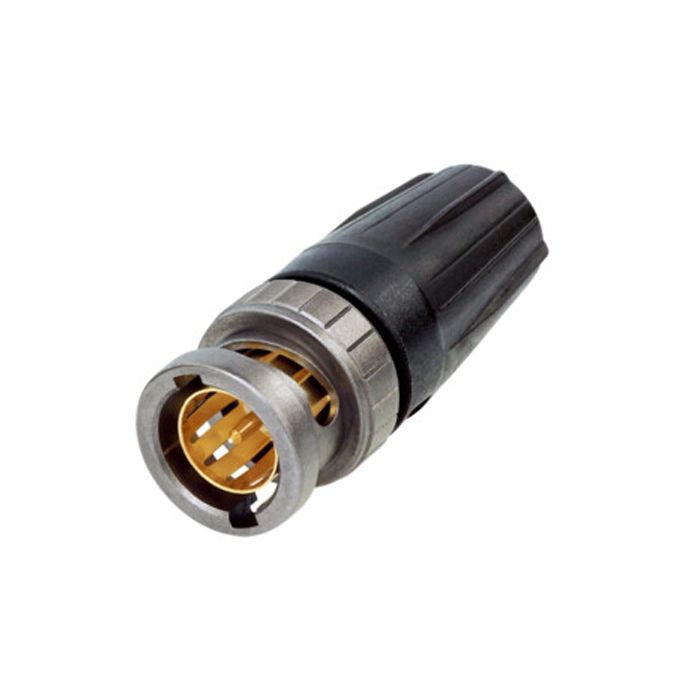

Conector de cabo BNC rearTWIST UHD NBNC75BXU13X

Neutrik

Seja o primeiro a avaliar este produto

Part No

CONBNC75BXU13X

Vendas: 00800-55566600 Consultar / Encomendar

Detalhes

O Neutrik NBNC75BXU13X é um conector de cabo BNC rearTWIST de 75 Ohm, concebido para a transmissão de sinais de vídeo 4K e 8K. Concebido para cabos coaxiais de maior dimensão, um isolador otimizado e um diâmetro ajustado do pino de crimpagem proporcionam uma baixa perda de retorno até aos 18 GHz, com margem suficiente para absorver as variações de impedância reais decorrentes de curvas no cabo ou de terminações imperfeitas.

O mecanismo rearTWIST bloqueia e desbloqueia a partir da parte traseira do conector, tornando-o adequado para patch panels densos e instalações em que o acesso frontal é limitado.

Caraterísticas & Benefícios

Conceção otimizada do pino de contacto e do isolador para transmissões de dados UHD
Tecnologia rearTWIST comprovada
Revestimento suíço em antraloy
Totalmente compatível com os conectores BNC convencionais para chassis
Valores de perda de retorno melhorados em frequências elevadas

Especificações técnicas

Tipo de ligação: BNC 75 Ohm
Género: Masculino

Elétrico

Resistência de contacto: ≤ 3 mΩ (interna)
Resistência de contacto: ≤ 2 mΩ (exterior)
Rigidez dielétrica: 1.5 kVdc
Impedância: 75 Ohm
Resistência de isolamento: > 5 GΩ
Tensão nominal: < 50 V
VSWR: ≤1,6 / >23 dB até 6 GHz, ≤2,3 / >15 dB até 12 GHz, ≤3,9 / >12 dB até 18 GHz

Mecânica

D.O. do cabo 7,3 mm
Retenção do cabo: > 30 N (condutor central)
Tamanho da cravação: Crimpagem hexagonal de 7,36 mm (blindagem)
Tamanho da crimpagem (pino): Crimpagem de 1,6 mm
Força de inserção: < 25 N
Vida útil: > 1000 ciclos de acoplamento
Dispositivo de bloqueio: Baioneta
Fixação do cabo: Cravação do revestimento

Material

Contactos: Latão (CuZn35Pb2), 0,2 µm AuCo (contacto central)
Concha: Latão (CuZn39Pb3)
Revestimento da casca: Antraloy
Inserir: PP

Ambiental

Intervalo de temperatura: -30 °C a +85 °C
Capacidade de crimpagem do contacto: Em conformidade com as normas IEC 60803 e IEC 60352-2

Para garantir elevado desempenho em cada combinação cabo-conector em frequências elevadas, a Neutrik mediu cabos COAX individuais concebidos especificamente para transmissão de ultra-alta definição (UHD).

Encontre abaixo todos os cabos aprovados, otimizados para UHD:

Draka HD Pro 100 UHD

Entre em contacto connosco se tiver cabos não incluídos na lista.

Preço por conectores. Quantidade de caixas: 100.
