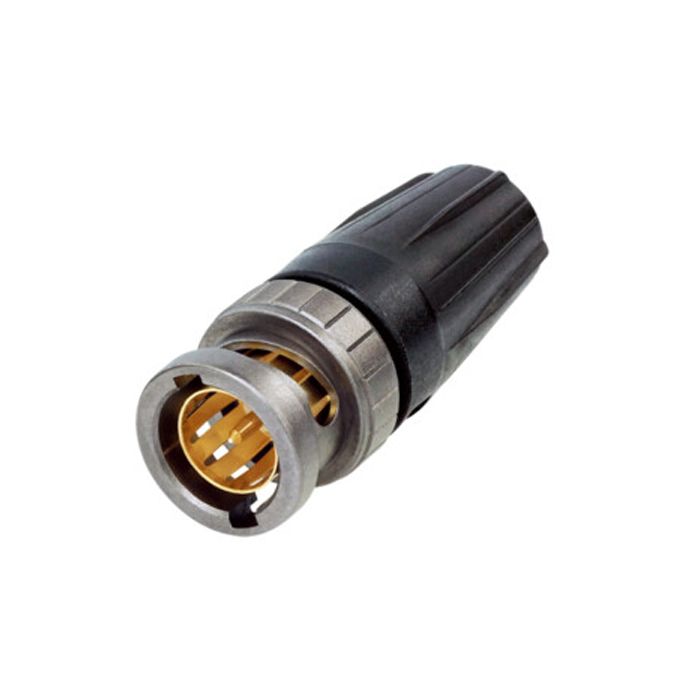

Złącze kablowe BNC rearTWIST UHD NBNC75BLP9X

Neutrik

Bądź pierwszą osobą,która zrecenzuje ten produkt

Part No

CONBNC75BLP9X

Obroty: 00800-55566600 Zapytaj / Zamów

Detale

Neutrik NBNC75BLP9X to złącze kablowe BNC rearTWIST o impedancji 75 Ω, przeznaczone do transmisji sygnału wideo 4K i 8K. Zoptymalizowany izolator oraz złącze zagniatane o zmniejszonej średnicy zapewniają niską stratę odbicia do 18 GHz, z rezerwą kompensującą rzeczywiste zmiany impedancji wynikające z zagięć kabla lub niedoskonałego zakończenia.

Mechanizm rearTWIST blokuje i odblokowuje złącze od tyłu, dlatego dobrze sprawdza się w gęsto zabudowanych panelach krosowych oraz w instalacjach z ograniczonym dostępem od przodu.

Cechy & Korzyści

Zoptymalizowana konstrukcja styku i izolatora do transmisji danych UHD
Sprawdzona technologia rearTWIST
Szwajcarska powłoka Antraloy
W pełni kompatybilne z konwencjonalnymi złączami BNC do podstawy montażowej
Lepsze wartości strat odbicia przy wysokich częstotliwościach

Specyfikacja techniczna

Typ połączenia: BNC 75 Ω
Płeć: Mężczyzna

Elektryczny

Rezystancja styku: ≤ 3 mΩ (wewnętrzna)
Rezystancja styku: ≤ 2 mΩ (zewnętrzna)
Wytrzymałość dielektryczna: 1.5 kVdc
Impedancja: 75 Ω
Rezystancja izolacji: > 5 GΩ
Napięcie znamionowe: 30 dB do 6 GHz, ≤1,13 / >24 dB do 12 GHz, ≤1,22 / >20 dB do 18 GHz

Mechaniczny

Średnica zewnętrzna kabla: 6,3 mm
Siła trzymania kabla: > 30 N (środkowy przewodnik)
Rozmiar zacisku: 6.47 Zacisk sześciokątny (ekran)
Rozmiar zacisku (styk): Zacisk 1,07
Siła wsuwania: 1000 cykli krycia
Urządzenie blokujące: Bagnet
Mocowanie kabla: Zaciskanie płaszcza

Materiał

Kontakty: Mosiądz (CuZn35Pb2), 0,2 µm AuCo (styk środkowy)
Powłoka: Mosiądz (CuZn39Pb3)
Poszycie płytki: Antraloy
Wstawka: PP

Środowisko

Zakres temperatur: -30°C do +85°C
Możliwość zagniatania styku: Zgodność z normami IEC 60803 i IEC 60352-2

Aby zagwarantować wysoką wydajność każdej kombinacji kabla i złącza przy wysokich częstotliwościach, Neutrik zmierzył wspólne kable COAX, które zostały specjalnie zaprojektowane do transmisji w ultra wysokiej rozdzielczości (UHD). Poniżej znajdują się wszystkie zatwierdzone kable.

Odpowiednie kable:
Argosy Image 720, CAE HD08370LSZH, Canford SDV-I-X-LFH, Clark Wire CD7559F, CommScope 5565, Draka 0.8/3.7 AF, Draka 755-801, Draka 755-803, Draka 755-804, Gepco VPM2000, Proel HPC 810, Suhner S0426, Sommer 600-0451, Sommer 600-162(F), Percon VK6

Kable zoptymalizowane do UHD:
Belden 1505A, Belden 1505ANH, Belden 1505DNH, Belden 4505R, Belden 70081, Belden 70081NH, Belden 70081CH, Bryant SD50F, Canare L-4CFB, Clark CD7559, DirectCable 301-299 Evolution XPC, Draka Highflex 0.8L/3.7Dz, Draka HD Pro 0.8/3.7 AF, Klotz VD083SH, Klotz V08/37H, Sommer vector 0.8/3.7

Jeśli używany jest kabel spoza listy, prosimy o kontakt.

Cena za złącze. Ilość w pudełku: 100.
