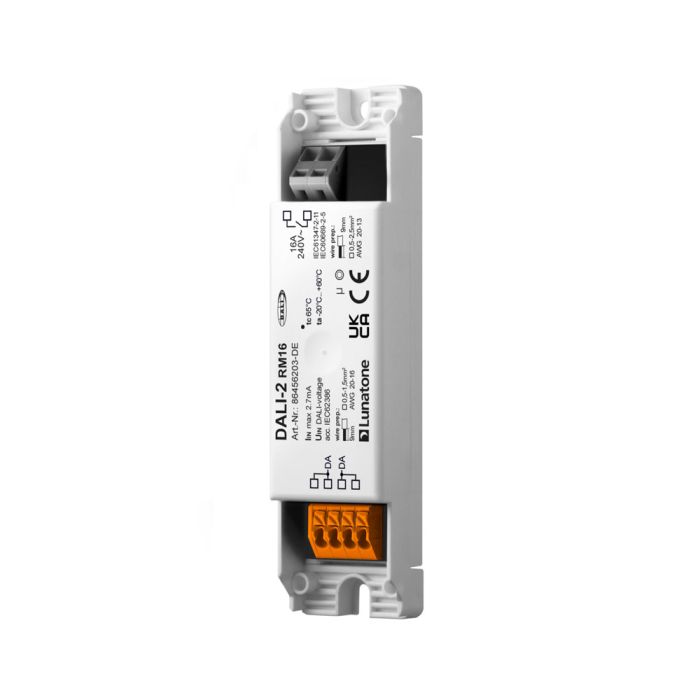

Moduł przekaźnikowy 16 A DALI-2 do integracji obciążeń bez możliwości ściemniania w systemach oświetleniowych DALI 86456203-DE

Moduł przekaźnikowy DALI-2 16 A do integracji obciążeń innych niż DALI w systemach oświetleniowych DALI
W zestawie znajdują się białe zaciski kablowe do samodzielnego montażu

DALI-2 RM16DE zapewnia styk przekaźnika, którym można sterować za pośrednictwem magistrali DALI. W ten sposób obciążenia bez wejścia DALI można łatwo zintegrować z obwodem DALI. Stałe obciążenia do 2 kW mogą być przełączane za pomocą poleceń DALI. Celowe przełączanie w chwilach przejścia napięcia przez zero umożliwia zwiększenie żywotności urządzenia. Tryb zasilania i ustawienia zachowania w przypadku awarii systemu można konfigurować za pomocą oprogramowania DALI Cockpit PC.
Gama produktów RM8 i RM16 obejmuje również wersje ze zintegrowanym ograniczeniem natężenia prądu rozruchowego, różne konstrukcje obudów i warianty ze stykiem zwiernym lub przełącznym.

Cechy produktu:
Zaprojektowano i wyprodukowano w UE
Maksymalne obciążenie nominalne 2000 VA
Kompaktowa obudowa i zaciski kablowe do niezależnej instalacji
Zintegrowany ogranicznik prądu, odpowiedni dla obciążeń o wysokim prądzie rozruchowym (do 100 A)

Poszukiwana jest mniejsza, bardziej ekonomiczna wersja? Proszę sprawdzić wersję Lunatone 8 A LEDDALI2RM8 do puszki instalacyjnej lub wersję 16 A LEDDALI2RM16IHS na szynę DIN o bardzo wysokim prądzie rozruchowym.

Przegląd rodziny produktów:
Kompaktowy moduł przekaźnikowy do bezpośredniego sterowania obciążeniami 230 V AC za pośrednictwem DALI
Stateczniki bez wejścia DALI można po prostu zintegrować z systemem sterowania oświetleniem DALI. Obciążenia można następnie włączać i wyłączać za pomocą poleceń DALI
Moduł DALI RM8/16 spełnia wymagania dla urządzenia DALI typu 7 – funkcja przełączania (oprogramowanie sprzętowe 2.0 i nowsze)
Konfigurowalne zachowanie przy zasilaniu i w przypadku awarii systemu
Darmowy pakiet oprogramowania DALI-Cockpit do konfigurowania systemów DALI i komponentów DALI firmy Lunatone
RM 8/16 jest zasilany bezpośrednio przez linię sygnałową DALI
Przełączanie w chwili przejścia przez zero
Moduł DALI RM 8/16 działa jak każdy konwencjonalny statecznik DALI i może być odpowiednio adresowany oraz konfigurowany.

Numer artykułu: 86456203-DE (wersja do montażu niezależnego)

Dane elektryczne:
Zasilanie: przez linię DALI
Typowe natężenie prądu: 2,7 mA
Napięcie wyjściowe styku przekaźnika (włącz/wyłącz): 250 V AC
Maksymalne obciążenie znamionowe wyłącznika: 2000 VA (maks. 12 A)
Maksymalny prąd wyłączający: 25A
Maks. prąd rozruchowy: wewnętrznie ograniczony do 100 A
Maksymalny prąd ciągły: 16A
Metoda przełączania: Przełączanie w zerze/zintegrowany ogranicznik prądu
Typ styku przekaźnika: 1 styk normalnie otwarty
Operacje przełączania przy obciążeniu nominalnym, rezystancyjnym: >5×10⁴
Maksymalna częstotliwość przełączania: 1 Hz
Wejście: DALI
Liczba używanych adresów DALI: 1

Dane techniczne:
Zachowanie przy zasilaniu: programowalne: ON/OFF/brak zmiany
Zachowanie w przypadku awarii systemu: programowalne: ON/OFF/brak zmiany
Temperatura przechowywania i transportu: -20°C do +75°C
Temperatura otoczenia pracy: -20°C do +60°C
Klasa ochrony: II w zamierzonym zastosowaniu
Stopień ochrony obudowy: IP40
Stopień ochrony przyłączy: IP20
Przekrój przewodu połączeniowego: wyjście przekaźnikowe: 2,5 mm², DALI: 1,5 mm²
Wymiary: 120 mm x 30 mm x 22 mm
