XLR 5-pins mannelijke heavy-duty TOP-connector NC5MX1-TOP
Part No
CONC5MX1TOP

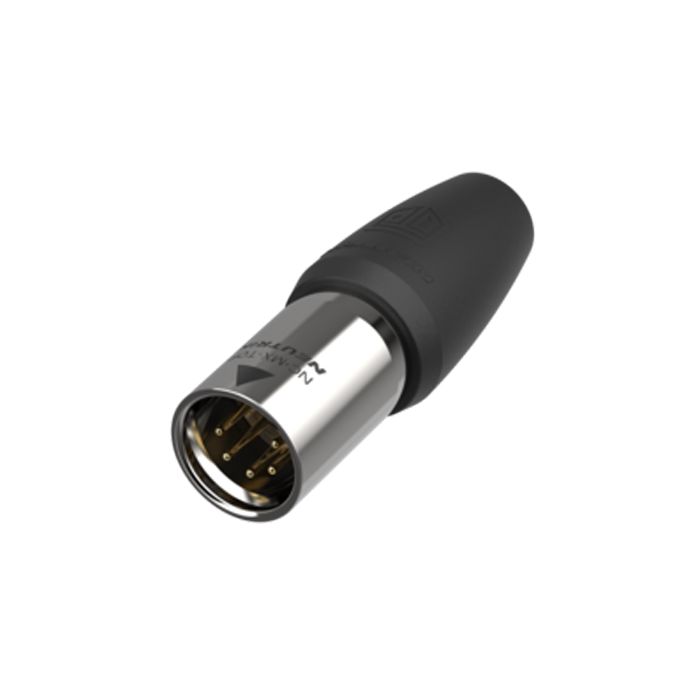

De Neutrik NC5MX1-TOP is een 5-polige mannelijke XLR-kabelconnector uit de heavy-duty TOP-serie (True Outdoor Protection), ontworpen voor gebruik buitenshuis en in veeleisende installatieomgevingen. In combinatie met een bijbehorende XLR TOP-kabelconnector of chassisdeel biedt de assemblage IP65-bescherming tegen het binnendringen van stof en water. Vergulde contacten zijn standaard gemonteerd.
Kenmerken & Voordelen
- Heavy-duty afgedichte XLR-connector voor zware en veeleisende omgevingen
- IP65-bescherming voor buitengebruik bij aansluiting op een compatibele XLR TOP-connector
- Slagvaste, UV-bestendige constructie
- TOP-goedgekeurd met inachtneming van UL50E
Technische specificaties
- Type aansluiting: XLR
- Geslacht: Mannelijk
Elektrisch
- Capaciteit tussen contacten: ≤ 4 pF
- Contactweerstand: ≤ 3 mΩ
- Diëlektrische sterkte: 1.5 kVdc
- Isolatieweerstand: > 10 GΩ (initieel)
- Opgegeven stroomsterkte per contact: 7.5 A
- Nominale spanning: < 50 V
Mechanisch
- Kabel O.D: 5.0 - 8,0 mm
- Invoegkracht: ≤ 20 N
- Uittrekkracht: ≤ 20 N
- Levensduur: > 1000 koppelcycli
- Draadmaat: max. 1,0 mm² / max. 18 AWG
- Bedrading: Soldeercontacten
- Vergrendeling: Sluiting
Materiaal
- Bus: UV-bestendig rubber
- Contactplateren: Goud over nikkel
- Contactpersonen: Messing (CuZn39Pb3)
- Invoegen: Polyamide (PA 66)
- Vergrendelelement: Roestvrij staal
- Schelp: Roestvrij staal
- Trekontlasting: Polyacetaal
Milieu
- Goedkeuringen: UL
- Ontvlambaarheid: UL 94 V-0
- Normconformiteit: IEC 61076-2-103
- Beschermingsklasse: IP65, UL50E-behuizing type 4 (gekoppeld)
- Soldeerbaarheid: Voldoet aan IEC 68-2-20
- Temperatuurbereik: -30 °C tot +80 °C
Accessoires: SCMX-TOP rubberen afdichtingsdeksel, ook compatibel met etherCON TOP-kabelconnector NE8MX-TOP.
Prijs per connector.
| Beschermhuls | Zwart |
|---|---|
| Pole | 5 |
| Omhulsel | Zink spuitgieten |
| Gewicht | 40g |
| Contacten | Goud |
| Kabeldiameter | 5mm-8mm |
| Gender | Male |
