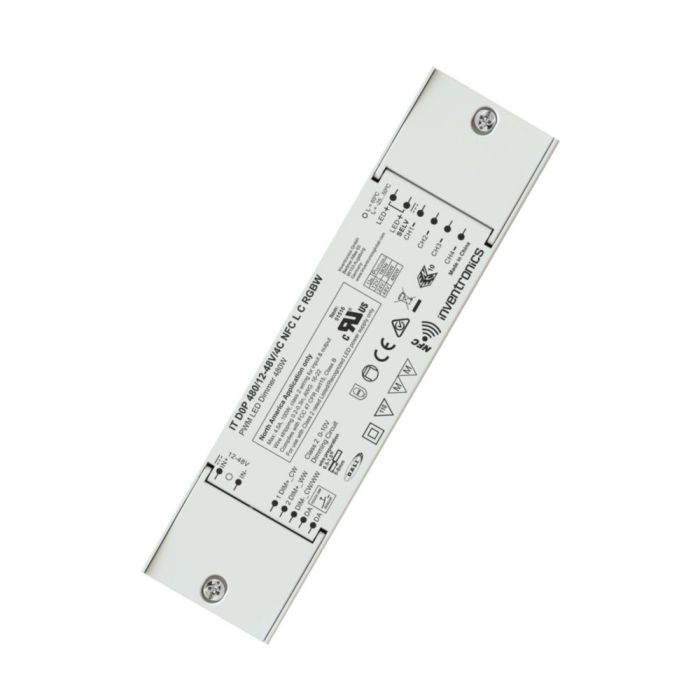

Led It D0p 480/12-48V/4C NFC L C RGBW CV-dimmer met DALI/0-10V/PWM 6937186134127

IT D0P 480/12-48V/4C NFC L C RGBW
Constant Voltage LED-dimmer, geschikt voor gebruik met enkelkleurige, TW-, RGB- en RGBW-opties, zowel DT6 als DT8.
Touch Dim + 0/1-10V + weerstand + PWM-dimfuncties zijn ook ingebouwd.

Productvoordelen:
Specifiek ontworpen voor flexibele LED-tapes en signage-modules
Hoog vermogen op 4 kanalen
Multi-dimprotocollen: DALI-2, 0/1-10V, weerstand, PWM
Uitgangsvermogen met 1 tot 4 kanalen, met DALI-2-certificering
DALI-2-gecertificeerd, incl. onderdelen 251, 252, 253
DT6- en DT8-bediening
TW is 0-10V-compatibel
Programmeerbaarheid van de NFC-box

Productkenmerken:
12-48 V SELV-uitgangsvermogen, constant-voltagebereik
Uitgangsvermogen tot 480 W
10 A belasting toegestaan op één kanaal
Overbelasting/overtemperatuur/kortsluitbeveiliging, automatisch, omkeerbaar
50.000 h bij tcmax*
Schroefterminals en geïntegreerde kabelklemmen
Geschikt voor armaturen van klasse I & II
Breed ta-bereik -25 ... +50 °C
NFC programmeerbaarheid
Touch DIM-compatibiliteit
5 jaar garantie*
*10% cumulatieve uitval

Toepassing:
Horeca – decoratieve verlichting, nachtlicht, dynamische verlichting
Restaurants – decoratieve verlichting
Winkels – decoratieve verlichting, schapverlichting
Woningbouw – koofverlichting, kastverlichting

EAN: 6937186134127

Elektrische gegevens:
Nominale voedingsvoltage: 12–48 VDC
Bereik voedingsvoltage: 11–54 VDC
Inputstroomsterkte voeding (12–24 V, max): 15 A
Inputstroomsterkte voeding (48 V, max): 10 A
Belastingsbereik uitgang (max. per kanaal):120–480 W**
Vermogensverlies bij nullast ≤1,2 W (secundair schakelen is niet toegestaan)
Stand-byvermogen ≤1,1 W
Beschermingsklasse II
Geschikt voor armaturen met prot. Klasse I & II
Minimale belasting per kanaal: 1 A (minimale belasting die de detectie van open circuit niet activeert)
Spanningsrimpel: 900 mVp-p
Capacitieve belasting: 1 μF/A
Dimminggegevens:
Dimminginterface: DALI-2  (met DALI part 251-252-253)
Dimbereik: 0,1-100 % (16-bits DALI-dimstappen (0 ... 254), logaritmische curve)
Dimmethode: PWM
PWM-frequentie: 2 kHz Pst  ((LM) < 1, SVM < 0,4 voor dimniveaus tot 5 %)
Sensorfunctie: Ja (in combinatie met de Inventronics Touch DIM-sensor en standaard PIR-gangsensoren; de sensor moet via een andere netvoeding worden gevoed)
TW-bediening met dubbele drukknop: Toegestaan (raadpleeg de productopdruk en de gebruikersinstructies)
TW-regeling met 0-10V: Toegestaan (raadpleeg de productopdruk en de gebruikersinstructies)
Galvanische isolatie: DA/Input, DA/Output (versterkte isolatie)

Milieugegevens:
Omgevingstemperatuurbereik -25...+50 °C
Max. temperatuur bij Tc-testpunt: 65 °C. Bij het Tc-punt op het productlabel wordt ta niet overschreden
Max. behuizingstemperatuur bij foutconditie: 110 °C
Opslagtemperatuurbereik -25...+85 °C
Toegestane relatieve luchtvochtigheid tijdens bedrijf 5 - 85 % Niet-condenserend
Overspanningsbeveiliging (input) 500 V volgens EN 61547
Overspanningsbeveiliging (DALI) 1/2 kV volgens EN 61547
Overspanningsbeveiliging (0-10V) 500 V volgens EN 61547
IP-beschermingsklasse IP 20 Voor binnentoepassingen
Netschakelcycli >150000 cycli @ ta = 25 °C
Verwachte levensduur van de ECG 50000 u, tc max., 10 % uitvalpercentage
Verwachte levensduur van de ECG 100000 u, tc max. – 10 °C, 10 % uitvalpercentage
Oververhittingsbeveiliging Ja Automatisch omkeerbaar
Overbelastingsbeveiliging Ja Automatisch omkeerbaar
Kortsluitbeveiliging Ja Automatisch omkeerbaar
Onbelastbestendig Ja Secundair schakelen is niet toegestaan
Polariteit van de DALI-interface DALI-kabels kunnen worden aangesloten zonder de polariteit in acht te nemen
Type aansluiting schroefterminals
Afmetingen 195x51x20 mm L x B x H
Hart-op-hartafstand van de gaten 162 mm
Gewicht 129 g
Behuizingsmateriaal kunststof, wit RAL9010, 80% gerecycled materiaal
