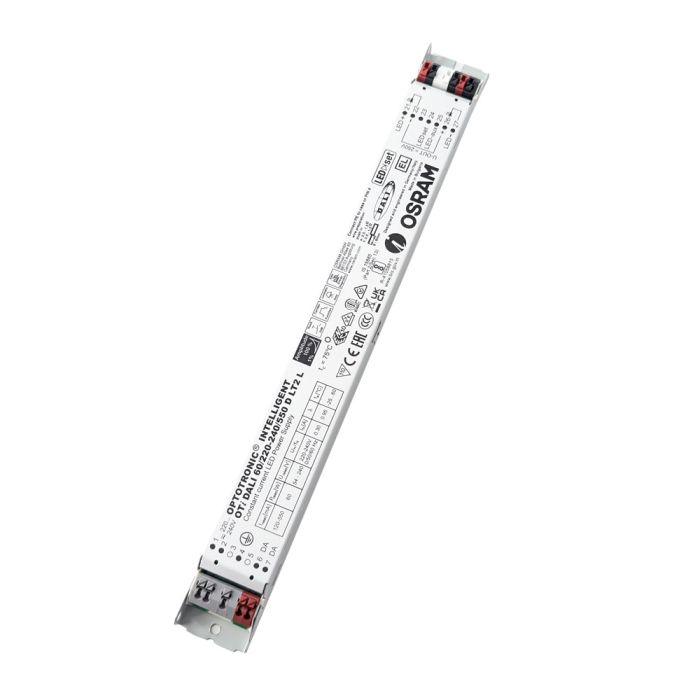

LED driver OTi DALI2 60/220-240/550 D LT2 L 4052899494206

OTi DALI2 60/220-240/550 D LT2 L
OPTOTRONIC Intelligent – DALI2 LEDset LT2 (niet-geïsoleerd)

Gemoedsrust, intelligent, toekomstbestendig, breed inzetbaar

Een breed werkvenster van 0,12 A tot 0,55 A en een efficiëntie tot 92,5 % zijn enkele hoogtepunten van deze lineaire LED driver. Hij is volledig digitaal programmeerbaar via DALI en LT2 en biedt 1…100 % DALI-dimmen. Dit apparaat is ook geschikt voor noodverlichtingsunits.

Ontworpen in Italië en Duitsland en geproduceerd in Bulgarije. Met een levensduur die kan oplopen tot 100.000 uur.

Kenmerken van de productfamilie:
Lijnfrequentie: 0 Hz | 50 Hz | 60 Hz
Veelzijdige DALI-windowdriver tot 90 W dankzij flexibele uitgangskarakteristiek
Voedingsspanning: 220-240 V
Verkrijgbaar met uitgangsstroombereik tot 1050 mA
Constant Lumen Output (CLO)
Geïntegreerd aanpasbaar thermisch beheer (Driver Guard)
DALI-2-gecertificeerd (deel -101, -102 en -207)

Voordelen van de productfamilie:
Volledig programmeerbaar via software (DALI-interface)
Flexibele stroomsterkte-instelling (LEDset2)
Levensduur: tot 100.000 u (temperatuur bij Tc = 65 °C, max. 10 % uitval)
Hoogwaardig dimmen van 1…100 % door amplitudedimmen (behalve 80 W-versies)
Hoge lichtkwaliteit dankzij <1 % uitgangsstroomrimpel
Zeer hoog rendement
Zeer laag stand-byvermogen: < 0,25 W
Voldoet aan de veiligheidsvereisten dankzij bescherming tegen overbelasting, overtemperatuur en hot-pluggebeurtenissen

Veelzijdig toepassingsgebied dankzij OSRAM DALI-technologie:
Gemakkelijk te gebruiken in gangen en toiletten dankzij de Corridorfunctie met drie niveaus
Touch DIM-toepassing: eenvoudig te bedienen via drukknop of sensor
Energie-efficiënte Touch DIM-bediening dankzij automatische uitschakeling bij voldoende restlicht
Geschikt voor noodinstallaties (conform EN 60598-2-22 en IEC 61347-2-13, appendix J) dankzij DC-detectie (0 Hz, pulserende DC), aan/uitschakelbaar
Terugkoppeling van vermogen en bedrijfsuren (geschikt voor SMART GRID)
Geschikt voor gebouwen volgens EPBD/BREEAM/LEED dankzij automatische instelling van Constant Lumen Output
Armatuurinformatie voor eenvoudig onderhoud

Toepassingsgebieden:
Lineaire verlichting voor kantoren, onderwijs, opslagruimtes en winkels
Installatie in noodverlichtingssystemen volgens IEC 61347-2-13, bijlage J
Geschikt voor armaturen van beschermingsklasse I

Elektrische gegevens:
Nominale input spanning: 220-240 V
Netfrequentie: 0/50/60 Hz
Input spanning AC: 198-264 V
Input voltage DC: 176-276 V
Totale harmonische vervorming: < 10 %
Vermogensfactor λ: 0.52C-0.97
Rendement bij vollast: 92,5 %
Vermogensverlies van het apparaat: 5.0 W
Netwerkstand-byvermogen: < 0,25 W
Inschakelstroom: 25 A
Max. ECG-aantal op stroomonderbreker 10 A (B): 15
Max. ECG-aantal op stroomonderbreker 16 A (B): 24 V
Overspanningsbeveiliging (L/N-aarde): 2 kV
Overspanningsbeveiliging (L-N): 1 kV
Stroomsterkte van beschermingsgeleider: 0,29 mA
Nominale uitgangsspanning: 54-240 V
U-OUT (werkspanning): < 250 V
Nominale uitgangsstroom: 120-550 mA
Standaard uitgangsstroom: 60 mA
Tolerantie uitgangsstroom: ±3 %
Rimpel van uitgangsstroom (100 Hz): < 1 %
Uitgang PSTLM: ≤1
Uitgang SVM: ≤0,4
Uitgangsstroom LEDset open: 60 mA
Uitgangsstroom LEDset kortgesloten: 120 mA
Nominaal vermogen: 6,4-60 W
Maximaal uitgangsvermogen: 60 W
Galvanische scheiding primair/secundair: niet relevant

Afmetingen & gewicht:
Productgewicht: 205,00 g
Lengte: 280,0 mm
Breedte: 30,0 mm
Hoogte: 21.0 mm
Montagegat-afstand, lengte: 270,0 mm
Afstand montagegaten, breedte: niet relevant
Kabeldoorsnede, input side: 0,5-1,5 mm²
Kabeldoorsnede, uitgangszijde: 0,5-1,5 mm²
Draadvoorbereidingslengte, input side: 8,5-9,5 mm
Lengte kabelvoorbereiding, uitgangszijde: 8,5-9,5 mm
Lengte kabel/draad, uitgangszijde: 2000 mm

Kleuren & materialen:
Behuizingsmateriaal: Metaal
Productkleur: Wit

Temperaturen & bedrijfsomstandigheden:
Omgevingstemperatuurbereik: -25 +60 °C
Maximale temperatuur bij Tc-testpunt: 75 °C
Max. behuizingstemperatuur in geval van storing: 110 °C
Temperatuurbereik bij opslag: -25 +85 °C
Toegestane relatieve vochtigheid tijdens bedrijf: 5-85 %

Levensduur:
ECG-levensduur: 50000 / 100000 h

Aanvullende productgegevens:
Ingekapseld: Geen

Mogelijkheden:
Programmeerinterface: DALI, LEDset
Besturingsinterface: DALI
Dimbaar: Ja
Diminterface: DALI-2 / gang / Touch DIM / Touch DIM-sensor
Dimbereik: 1-100 %
Dimmethode: Volledig analoog dimmen
DALI-2-diagnostische gegevens: Ja
DALI-2-energiegegevens: Ja
Constante lumenfunctie: Programmeerbaar
Max. kabellengte naar lamp/LED-module: 2.0 m
Geschikt voor armaturen met beschermingsklasse I
Geschikt voor noodverlichting: Ja
Type aansluiting, input side: Druk-klem
Type aansluiting, uitgangszijde: Druk-klem
Aantal kanalen: 1
Bescherming tegen oververhitting: Automatisch omkeerbaar
Overbelastingsbeveiliging: Automatisch omkeerbaar
Bescherming tegen kortsluiting: Automatisch omkeerbaar
Bedoeld voor onbelaste werking: Geen
Onbelast veilig: Ja

Programmeren:
Programmeerapparaat: DALI Magic
Tuner4TRONIC: Ja
Tuner4TRONIC Field App: Ja

Programmeerbare functies:
DALI-instellingen: Ja
DALI-2-armatuurgegevens: Ja
TouchDIM + Sensor: Ja
Gangfunctionaliteit: Ja
Noodmodus: Ja

Certificaten & normen:
Conformiteitsmarkeringen – goedkeuring: CE / EL / VDE-ENEC / VDE-EMC / EAC / CCC / BIS / RCM
Normen: Conform EN 61347-1 / conform EN 61347-2-13 / conform EN 55015 / conform EN 61547 / conform EN 61000-3-2 / conform EN 62384 / conform EN 62386
Type van bescherming: IP20

Logistieke gegevens:
Goederencode: 85044083900

Milieu-informatie:
Datum van de verklaring: 25-10-2024
Primaire artikelidentifier: 4052899188662 | 4052899315884 | 4052899494206 | 4062172082167 | 6977770436664
Verklaringsnummer in de SCIP-database: In behandeling
SCIP_STATUS: In behandeling
