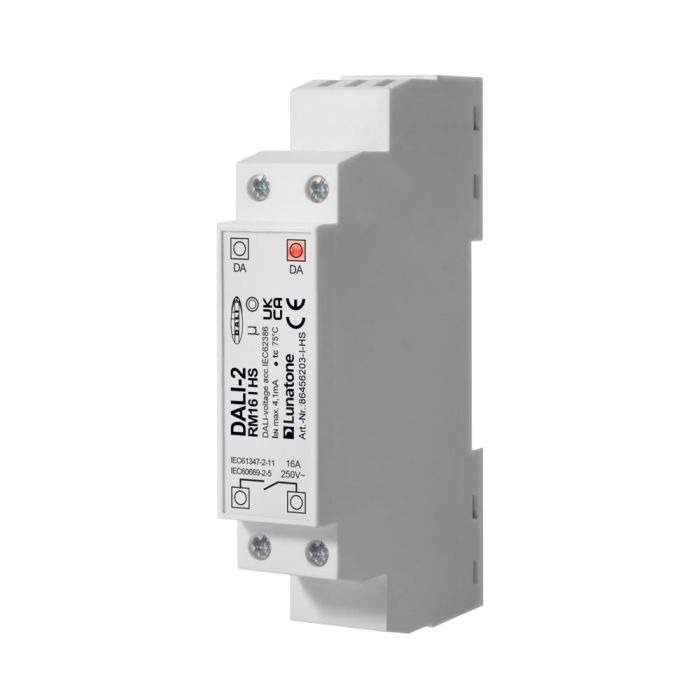

16A DALI-2 DIN rail relaismodule voor de integratie van niet-dimbare belastingen in DALI verlichtingssystemen 86456203-I-HS

16 ampère DALI-2 relaismodule voor de integratie van niet-DALI-belastingen in DALI-verlichtingssystemen
Nieuwe DIN-railversie met hoge stroomsterkte

De DALI-2 RM16 I HS biedt een relaiscontact dat kan worden aangestuurd via de DALI-bus. Op deze manier kunnen belastingen zonder DALI-input gemakkelijk worden geïntegreerd in een DALI-circuit. Permanente belastingen tot 2kW kunnen worden geschakeld via DALI-commando's. Het doelgericht schakelen bij nuldoorgangen van het voltage zorgt voor een langere levensduur van het apparaat. De instellingen voor power-upmodus en systeemstoring kunnen worden geconfigureerd met de DALI Cockpit PC-software.
Het productassortiment van RM8 en RM16 omvat ook versies met geïntegreerde stroomsterktebegrenzing, verschillende behuizingsontwerpen en varianten met maak- of wisselcontact.

Productkenmerken:
Ontworpen en gemaakt in de EU
Max. nominale belasting van 3.000 VA
Geïntegreerde stroombegrenzer, geschikt voor belastingen met zeer hoge inschakelstromen (tot 350 A)

Op zoek naar andere versies? Bekijk de Lunatone 8A inbouwversie voor achterdozen LEDDALI2RM8 de 16A onafhankelijke montageversie LEDDALI2RM16DE .

Overzicht productfamilie:
Compacte relaismodule voor de directe aansturing van 230V AC belastingen via DALI
Voorschakelapparaten zonder DALI-input kunnen eenvoudig worden geïntegreerd in een DALI-verlichtingsbesturingssysteem. De belastingen kunnen dan worden in- en uitgeschakeld met DALI-commando's
De DALI RM8/16-module voldoet aan de vereisten voor DALI-apparaat type 7 – schakelfunctie (firmware 2.0 en hoger)
Configureerbaar gedrag bij opstarten en systeemstoring
Gratis DALI-Cockpit-softwarepakket voor configuratie van DALI-systemen en Lunatone DALI-componenten
De RM 8/16 wordt rechtstreeks gevoed door de DALI-signaallijn
Nuldoorgangsschakeling
De DALI RM 8/16-module gedraagt zich als elke andere conventionele DALI-ballast en kan dienovereenkomstig worden geadresseerd en geconfigureerd.

Artikelnummer: 86456203-I-HS (nieuwe DIN-railversie met hoge stroomsterkte)

Elektrische gegevens:
Voeding: via DALI-lijn
Typ. stroomverbruik: 4,1 mA
Uitgangsspanning relaisschakelaar aan/uit: 277 Vac
Max. nominale belasting stroomonderbreker: 3.000 VA (max. 16 A)
Max. afschakelstroom: 20 A
Max. inschakelstroom: 350 A
Max. continue stroom: 16 A
Schakelmethode: Nuldoorgangsschakeling
Type relaiscontact: normaal open
Schakelingen bij nominale belasting, resistief: >5x104
Maximale schakelfrequentie: 1Hz
Input: DALI
Aantal gebruikte DALI-adressen: 1

Algemene gegevens:
Afmetingen: 98 mm × 17,5 mm × 56 mm
Montage: DIN-rail
Beschermingsgraad behuizing: IP40
Beschermingsgraad terminals: IP20
Gedrag bij inschakelen: programmeerbaar: AAN/UIT/geen wijziging
Gedrag bij systeemfalen: programmeerbaar: AAN/UIT/geen wijziging

Omgevingsomstandigheden:
Opslag- en transporttemperatuur: -20°C +75°C
Omgevingstemperatuur: -20°C +60°C

Terminals:
Type aansluiting: schroefconnector
Draadmaat: massieve kern 0,5 … 2,5 mm² (AWG20 … AWG14)
Draadmaat: soepele draad 0,5 … 2,5 mm² (AWG20 … AWG14)
Draadmaat: met adereindhuls 0,25 … 1,5 mm²
Striplengte: 7 mm / 0,27 inch
Draad vastdraaien/loslaten: 0,5 Nm
Draad losmaken: schroef openen

Normen:
DALI: IEC 62386-102, IEC 62386-208
EMC: EN 61547, EN 50015 / IEC CISPR15
Veiligheid: EN 61347-2-11, EN 61347-1
Markeringen: DALI-2, CE, UKCA
