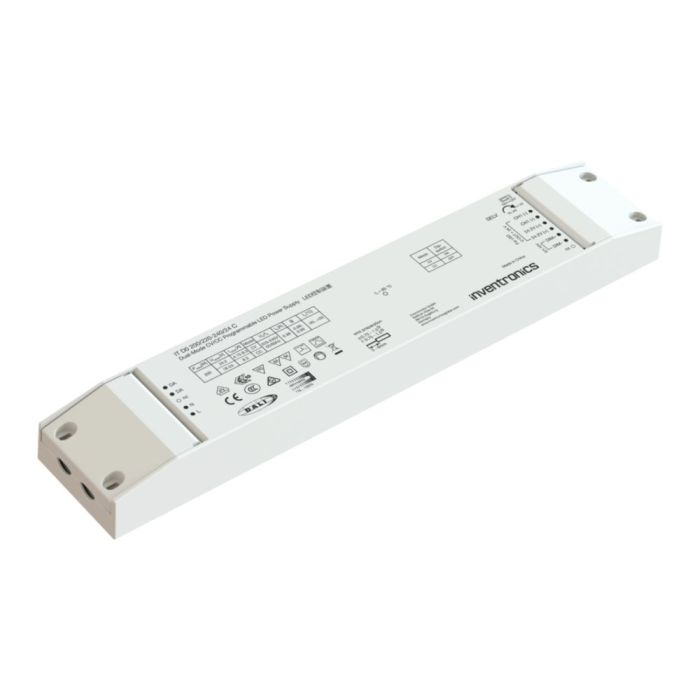

Pilote de LED 200 W DALI et 0-10 / 1-10 V / PWM, à intensité variable, Guide unique, IT D0 200/220-240/24/C 6937186142276

Compatible avec plusieurs protocoles de gradation : DALI / 0-10 / 1-10 V / PWM / Touch DIM et deux modes de fonctionnement (tension constante et courant constant)
Mode par défaut : sans aucun réglage, le pilote de LED fonctionne en mode DALI/Touch DIM
Le passage du mode tension constante au mode courant constant s’effectue à l’aide des commutateurs DIP existants*
Avantages de la famille de produits :
Gradable via DALI, 0-10 V, Touch-DIM ou corridor
Certifié DALI-2
Sortie nominale 24,2 V + 1,5 V réglable
Mode CC pour l’option de sortie 18-24 V

Caractéristiques du produit :
Certifié DALI-2
2 Guides indépendants
Détection de défaillance de lampe
Boîtier indépendant de classe II
Alimentation intelligente
Niveau minimal de gradation très bas : 1 % (mode CV)
Garantie de 5 ans
Compatibilité Touch-DIM et corridor
Protection contre la surcharge, la surchauffe et les courts-circuits
Mode à intensité constante (pour une utilisation principalement avec des modules linéaires haute puissance, tels que ceux utilisés dans les réglettes lumineuses ou les lowbays)
Potentiomètre sur le côté sortie pour augmenter la tension jusqu’à 1,5 V afin d’obtenir une plus grande distance de câble entre le driver et les charges*
*sous réserve d’une performance EMI testée sur 3 m maximum

Domaines d’application :
Hôtellerie, Éclairage indirect intégré, magasins
Convient aux luminaires d’intérieur de classe I et de classe II

Autres options de la gamme :
LEDITD03624VC - 36W Guide unique
LEDITD03624V2CTW - 36W 2 Guides TW
LEDITD07524VC - 75W Guide unique
LEDITD015024V2CTW - 150W 2 Guides TW
LEDITD020024V2CTW - 200W 2 Guides TW

EAN : 6937186142276

Données électriques, Entrée :
Tension de ligne nominale : 220-240 V
Fréquence du réseau : 50/60 Hz
Plage de tension CA : 198–264 V
Intensité nominale : 0,98 A*
Distorsion harmonique totale (THD) : <10*
Facteur de puissance λ : 0,98*
Rendement à pleine charge : 93,5 %*
Perte de puissance de l’appareil : 9,0 W*
Puissance en veille avec réseau : < 0,50 W*
Classe de protection : II
Convient aux luminaires avec prot. Classe : I/II
Intensité d’appel (pleine charge, 230 Vac, démarrage à froid) : 135 Apk
Max. N° ECG sur sectionneur 10 A (B) : 4
Max. N° ECG sur sectionneur 16 A (B) : 7
Max. N° ECG sur sectionneur 25 A (B) : 12
Max. N° ECG sur sectionneur 32 A (B) : 15
Max. N° ECG sur sectionneur 10 A (C) : 8
Max. N° ECG sur sectionneur 16 A (C) : 13
Max. N° ECG sur sectionneur 25 A (C) : 20
Max. N° ECG sur sectionneur 32 A (C) : 26
*Valeur typique à pleine charge, 230 Vac, 50 Hz

Données électriques, sortie :
Tension nominale (en mode CV) : 24,2 V
Tension maximale (en mode CV) : 25,7 V
Intensité nominale (en mode CV) : jusqu’à 8,3 A
Tension nominale (en mode CC) : 18–24 V
Intensité nominale (en mode CC) : 8,3 A
Précision de la tension (à la tension nominale 24,2 V) : ± 1 %
Ondulation de tension (à 100 Hz, pleine charge, valeur typique < 720 mVpp) : < 3 %
Puissance de sortie nominale : 0 – 200 W*
Puissance de sortie maximale en CA (à l’état stable) : 200 W**
Isolation galvanique : SELV
*Performance et harmoniques garanties entre 100 et 1 200 W
** Smart Power pour gérer jusqu’à Pout_max + 55 %

Données électriques, gradation :
Interface de variation : DALI2*/0-10V / 1/10V/PWM
Plage de gradation (mode CV, pas de gradation DALI 0 – 254) : 1 – 100 %
Plage de gradation (mode CC) : 10 – 100 %
Méthode de gradation : PWM**
TLA (effets de scintillement et stroboscopiques) : PST < 1 & SVM < 0,4 ***
Isolation galvanique - isolation de base : DALI vers PRI ; 0-10V/1-10V/PWM vers PRI
Isolation galvanique - isolation supplémentaire : 0-10V/1-10V/PWM vers SEC
Isolation galvanique - double isolation : DALI vers SEC
*Diagnostic DALI correct avec une charge minimale de 10 % (15 W)
** Fréquence de sortie : 6 kHz
*** Pour une gradation < 10 % à pleine charge

Données environnementales :
Plage de températures ambiantes : -20…+50 °C
Température maximale au point de test de température du boîtier : 75 °C*
Température maximale du boîtier en cas de défaut : 110 °C
Plage de températures de stockage : -25…+85 °C
*Mesuré au point tc indiqué sur l’étiquette du produit, sans dépassement de ta

Capacités :
Résistance aux surtensions - L à N selon : EN 61547 : 1 kV
Résistance aux surtensions - L+N vers plan GND : 2 kV
Indice de protection environnementale : Intérieur
Classe de protection IP : IP20
Cycles de commutation du réseau (@ ta = 25 °C) : > 150000 cycles
Durée de vie prévue de l’ECG - @ tc MAX - taux de défaillance max. 10 % : 50000 h
Durée de vie prévue de l’ECG - @ tc MAX -10 °C - taux de défaillance max. 10 % : 100000 h
Résistance au fonctionnement sans charge (récupération automatique) : Oui
Prévu pour un fonctionnement sans charge : Non
Protection contre la surchauffe (récupération automatique) : Oui
Protection contre les surcharges (récupération automatique + Smart Power) : Oui
Protection contre les courts-circuits (récupération automatique) : Oui

Dimensions :
Hauteur : 30 mm
Longueur : 320 mm
Largeur : 60 mm
Poids : 460 g
Entraxe des trous de montage : 282 mm
Matériau du boîtier : Plastique
Couleur du boîtier : Blanc
Type de connexion : Bornes à vis (0,75–1,5 mm²)
Longueur de préparation du fil (Entrée) : 5…6 mm
Longueur de préparation du fil (Sortie) : 5…6 mm
